Вспомогательный трубопроводы (8.7m стрела) — HITACHI ZX360W-3

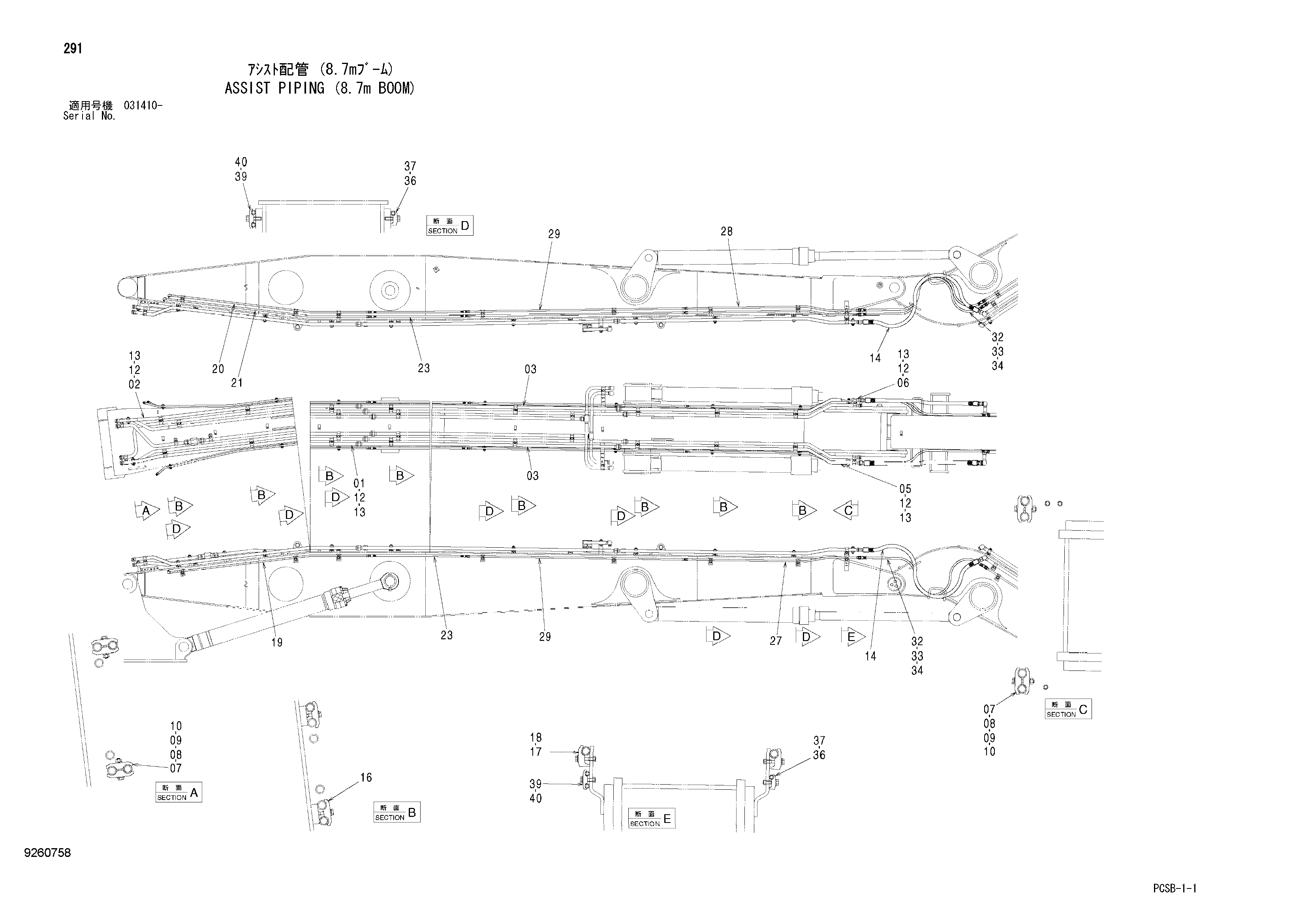

Заводская схема «Вспомогательный трубопроводы (8.7m стрела)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8103890 | Трубка | 1 |
| 02 | 8103896 | Трубка | 1 |
| 03 | 8103888 | Трубка | 2 |
| 05 | 8103885 | Трубка | 1 |
| 06 | 8104105 | Трубка | 1 |
| 07 | 4189860 | Хомут трубки | 8 |
| 08 | J271275 | Болт с шайбой | 4 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | J950012 | Гайка | 4 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 13 | 4187329 | Уплотнительное кольцо | 4 |
| 14 | 4400853 | Шланг | 2 |
| 16 | 4189860 | Хомут трубки | 16 |
| 17 | 4190127 | Хомут трубки | 2 |
| 18 | J271270 | Болт с шайбой | 2 |
| 18A | J901270 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 8103881 | Трубка | 1 |
| 20 | 8103882 | Трубка | 1 |
| 21 | 8103883 | Трубка | 1 |
| 23 | 4425783 | Шланг | 3 |
| 27 | 9765760 | Трубка | 1 |
| 28 | 9765759 | Трубка | 2 |
| 29 | 9765031 | Трубка | 3 |
| 32 | 4397353 | Шланг | 3 |
| 33 | 4630438 | Защита шланга | 3 |
| 34 | 4073050 | Шайба | 6 |
| 36 | 4190124 | Хомут трубки | 8 |
| 37 | J271250 | Болт с шайбой | 8 |
| 37A | J901250 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 4189858 | Хомут трубки | 8 |
| 40 | J271250 | Болт с шайбой | 8 |
| 40A | J901250 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
