Крышка (1) — HITACHI ZX360W-3

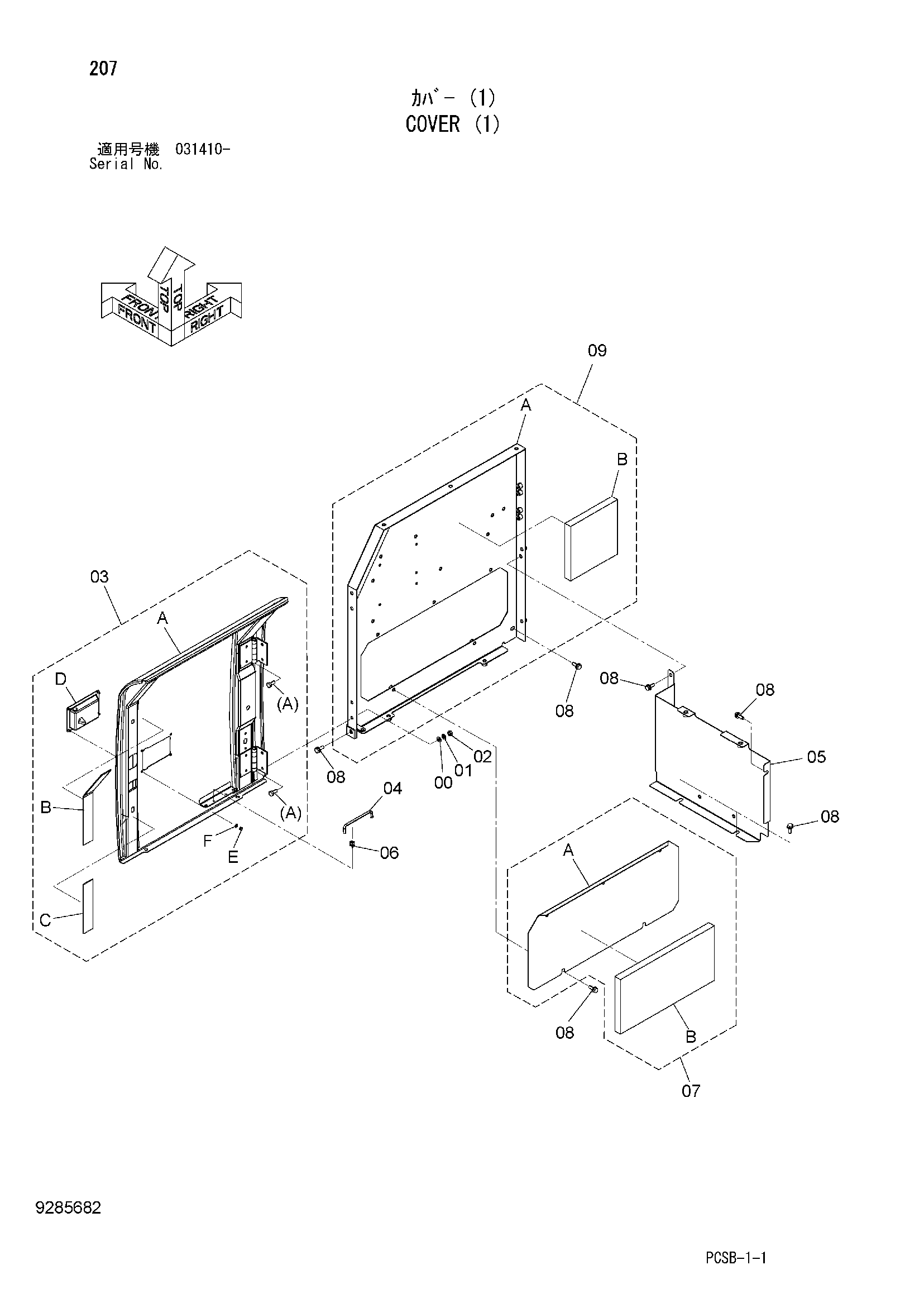

Заводская схема «Крышка (1)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590110 | Плоская шайба | 4 |
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | J950010 | Гайка | 4 |
| 03 | 7049178 | Дверь | 1 |
| 03A | 6023813 | Дверь | 1 |
| 03B | 4641569 | Резиновая прокладка | 1 |
| 03C | 4654108 | Резиновая прокладка | 1 |
| 03D | 4652498 | Блокировка (левый) | 1 |
| 03E | M500605 | Гайка | 4 |
| 03F | A590106 | Плоская шайба | 4 |
| 04 | 4639112 | Стойка | 1 |
| 05 | 8110193 | Крышка | 1 |
| 06 | 4647195 | Держатель | 1 |
| 07 | 9765719 | Крышка | 1 |
| 07A | 3106433 | Крышка | 1 |
| 07B | 4627122 | Резиновая прокладка | 1 |
| 08 | J271030 | Болт с шайбой | 11 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8105387 | Крышка | 1 |
| 09A | 7050529 | Крышка | 1 |
| 09B | 4626151 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
