Пилотные гидролинии (G) — HITACHI ZX360W-3

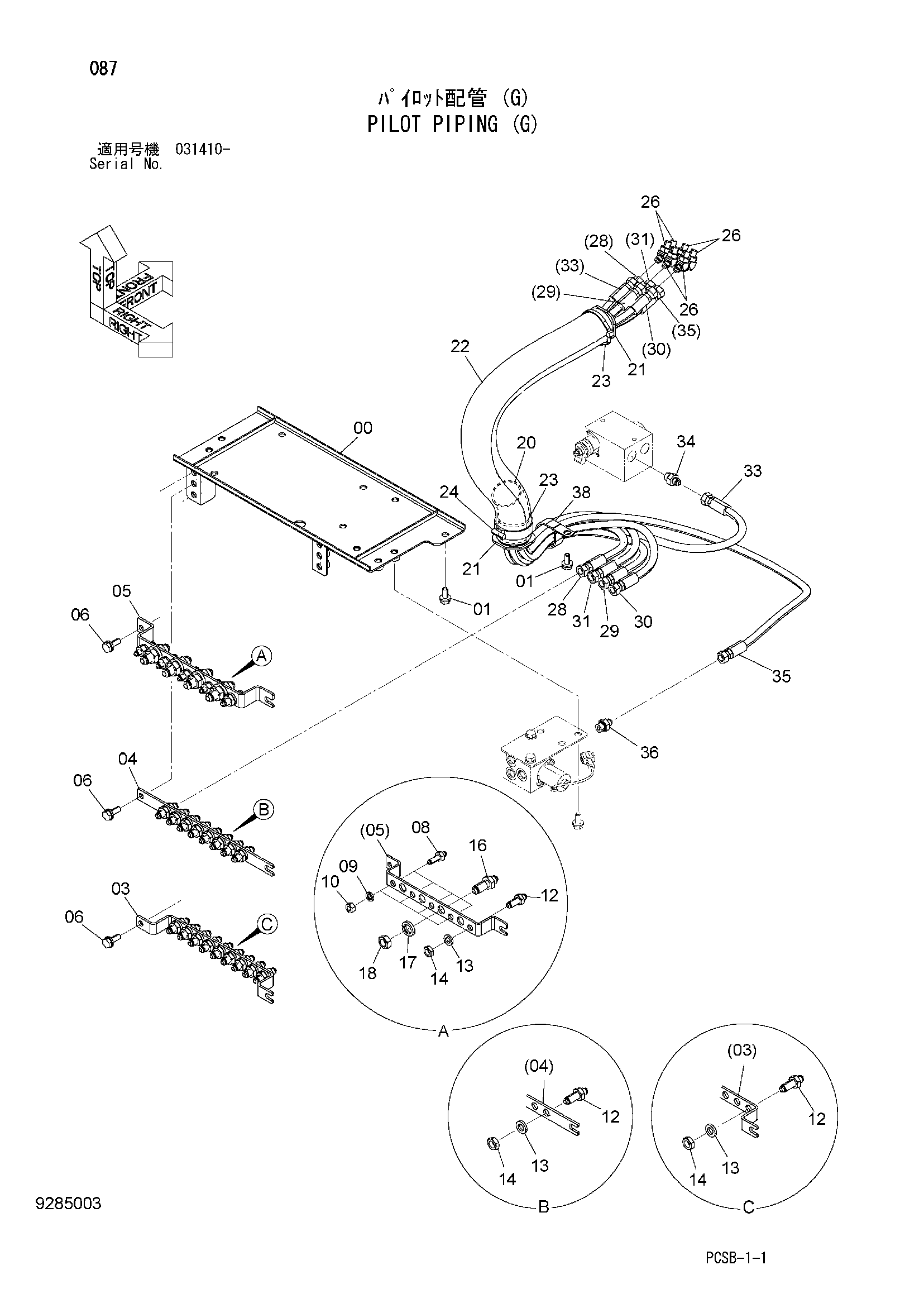

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054008 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4678084 | Кронштейн | 1 |
| 04 | 4678083 | Кронштейн | 1 |
| 05 | 4678082 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 6 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4248117 | Адаптер | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 4209198 | Гайка | 4 |
| 12 | 4202532 | Адаптер | 18 |
| 13 | A590914 | Пружинная шайба | 18 |
| 14 | 4202531 | Гайка | 18 |
| 16 | 4315207 | Адаптер | 4 |
| 17 | A590920 | Пружинная шайба | 4 |
| 18 | 4465189 | Гайка | 4 |
| 20 | 4669248 | Резиновая прокладка | 1 |
| 21 | 3079728 | Втулка | 2 |
| 22 | 4629782 | Шланг | 1 |
| 23 | 4323613 | Ленточный зажим | 2 |
| 24 | 4351774 | Хомут провод | 1 |
| 26 | A852223 | Угловой штуцер | 6 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4678467 | Шланг | 1 |
| 29 | 4678466 | Шланг | 1 |
| 30 | 4678465 | Шланг | 1 |
| 31 | 4678464 | Шланг | 1 |
| 33 | 4678468 | Шланг | 1 |
| 34 | 4261938 | Фильтр | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4678469 | Шланг | 1 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4190265 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
