Вспомогательный трубопроводы (6.0m рукоять) — HITACHI ZX360W-3

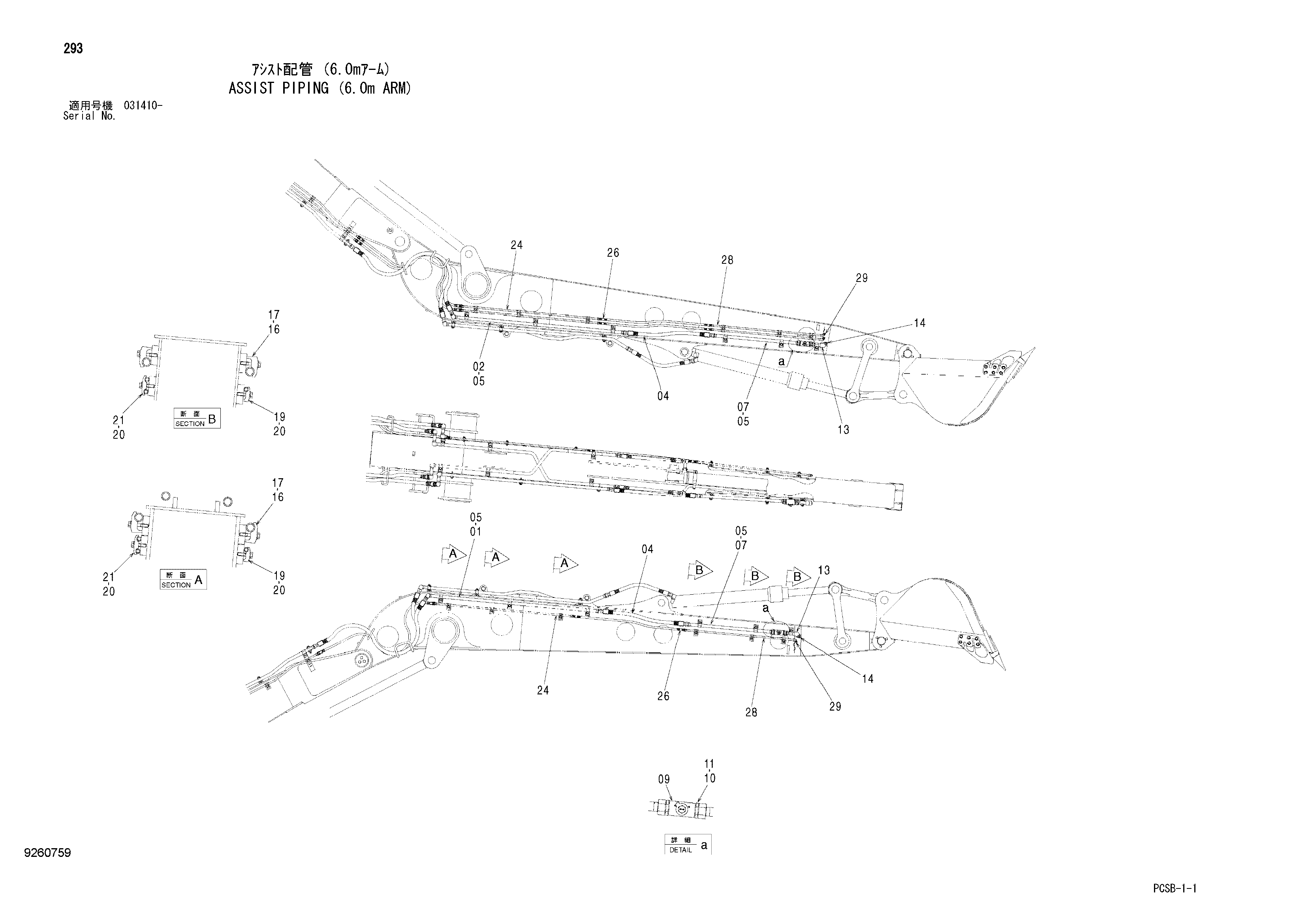

Заводская схема «Вспомогательный трубопроводы (6.0m рукоять)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8103877 | Трубка | 1 |
| 02 | 8103876 | Трубка | 1 |
| 04 | 4425785 | Шланг | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 07 | 8102215 | Трубка | 2 |
| 09 | 4432055 | Запорный клапан | 2 |
| 10 | 4205196 | Адаптер | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 4 |
| 13 | 9745110 | Трубка | 2 |
| 14 | 94-2026 | Пробка | 2 |
| 16 | 4190127 | Хомут трубки | 12 |
| 17 | J271270 | Болт с шайбой | 12 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4190124 | Хомут трубки | 6 |
| 20 | J271250 | Болт с шайбой | 12 |
| 20A | J901250 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4189858 | Хомут трубки | 6 |
| 24 | 9765718 | Трубка | 3 |
| 26 | 4387760 | Шланг | 3 |
| 28 | 8102221 | Трубка | 3 |
| 29 | 94-2023 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
