Рукоять (8.7m) — HITACHI ZX360W-3

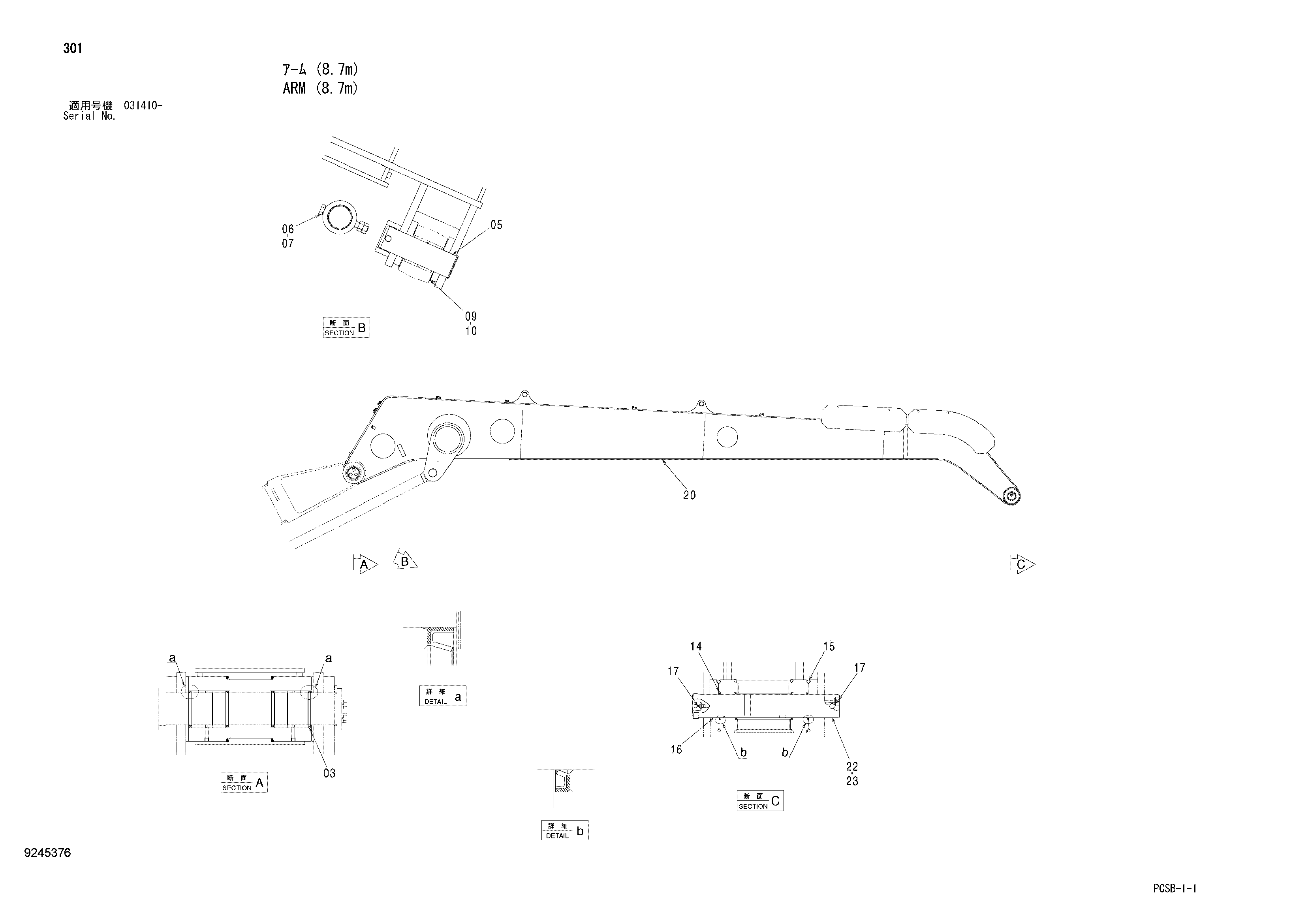

Заводская схема «Рукоять (8.7m)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4085479 | Пылезащитное уплотнение | 2 |
| 05 | 3103789 | Палец | 2 |
| 06 | 4435126 | Стопорный палец | 2 |
| 07 | J950020 | Гайка | 4 |
| 09 | 4444286 | Упорная пластина 1.0mm | 4 |
| 10 | 4444287 | Упорная пластина 2.0mm | 2 |
| 14 | 4067902 | Пылезащитное уплотнение | 2 |
| 15 | 4089028 | Уплотнительное кольцо | 2 |
| 16 | 3041200 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 2 |
| 20 | 6023785 | Рукоять | 1 |
| 22 | J901404 | Болт | 1 |
| 23 | J950014 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
