Гидролинии рабочего оборудования (8.7m рукоять) — HITACHI ZX360W-3

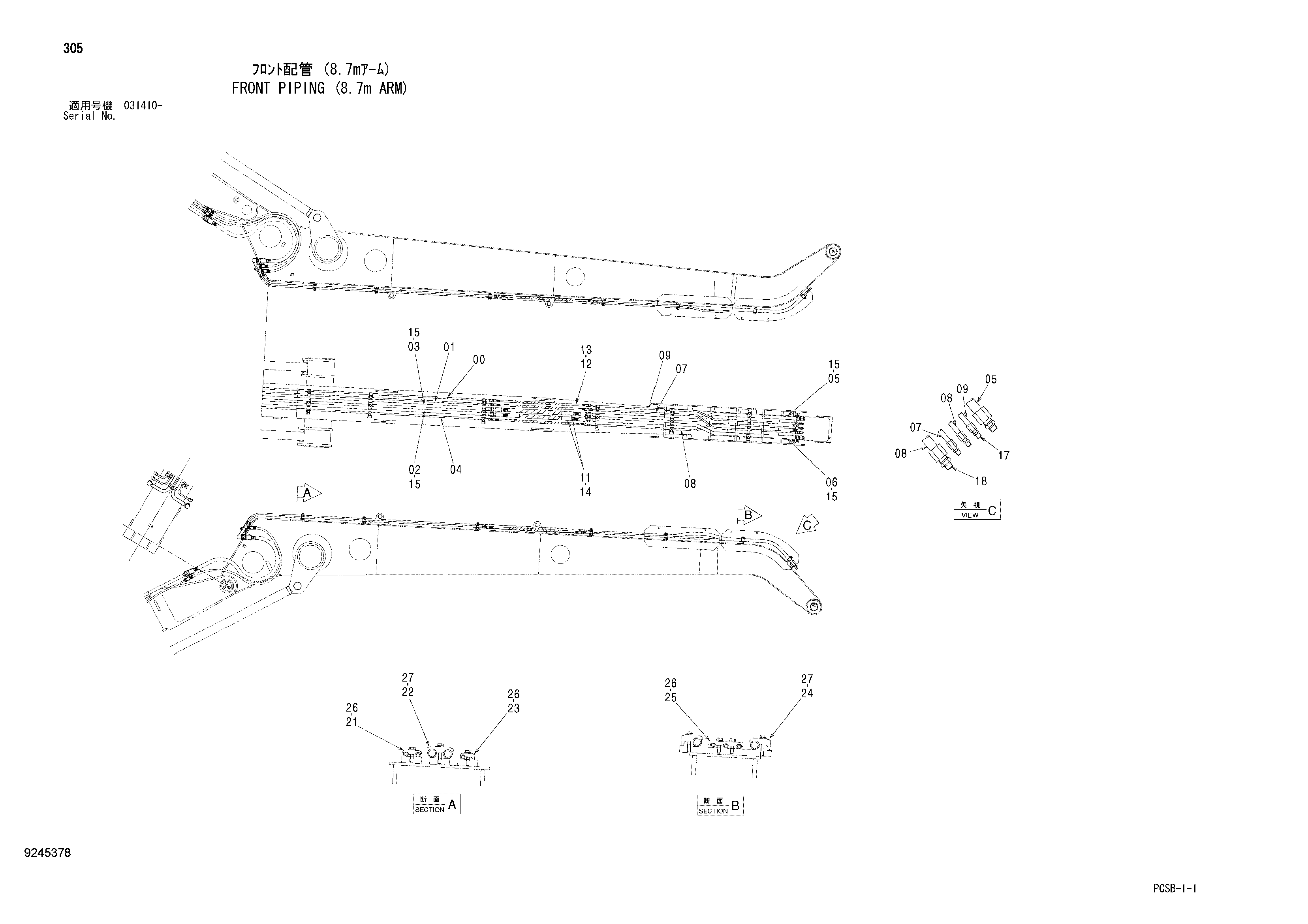

Заводская схема «Гидролинии рабочего оборудования (8.7m рукоять)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763372 | Трубка | 1 |
| 01 | 9763587 | Трубка | 1 |
| 02 | 9763588 | Трубка | 1 |
| 03 | 9763753 | Трубка | 1 |
| 04 | 9763586 | Трубка | 1 |
| 05 | 9763684 | Трубка | 1 |
| 06 | 9763754 | Трубка | 1 |
| 07 | 8099021 | Трубка | 1 |
| 08 | 8099022 | Трубка | 1 |
| 09 | 8099023 | Трубка | 1 |
| 11 | 4275675 | Шланг | 2 |
| 12 | 4425783 | Шланг | 3 |
| 13 | 4327293 | Защитный кожух | 9 |
| 14 | 4327294 | Защитный кожух | 6 |
| 15 | 4187328 | Уплотнительное кольцо | 6 |
| 17 | 94-1702 | Адаптер | 3 |
| 18 | 94-1904 | Адаптер | 2 |
| 21 | 4189858 | Хомут трубки | 6 |
| 22 | 4189860 | Хомут трубки | 6 |
| 23 | 4190124 | Хомут трубки | 6 |
| 24 | 4190127 | Хомут трубки | 4 |
| 25 | 4459389 | Хомут трубки | 2 |
| 26 | J271250 | Болт с шайбой | 16 |
| 26A | J901250 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271270 | Болт с шайбой | 10 |
| 27A | J901270 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
