Дренажные трубопроводы — HITACHI ZX360W-3

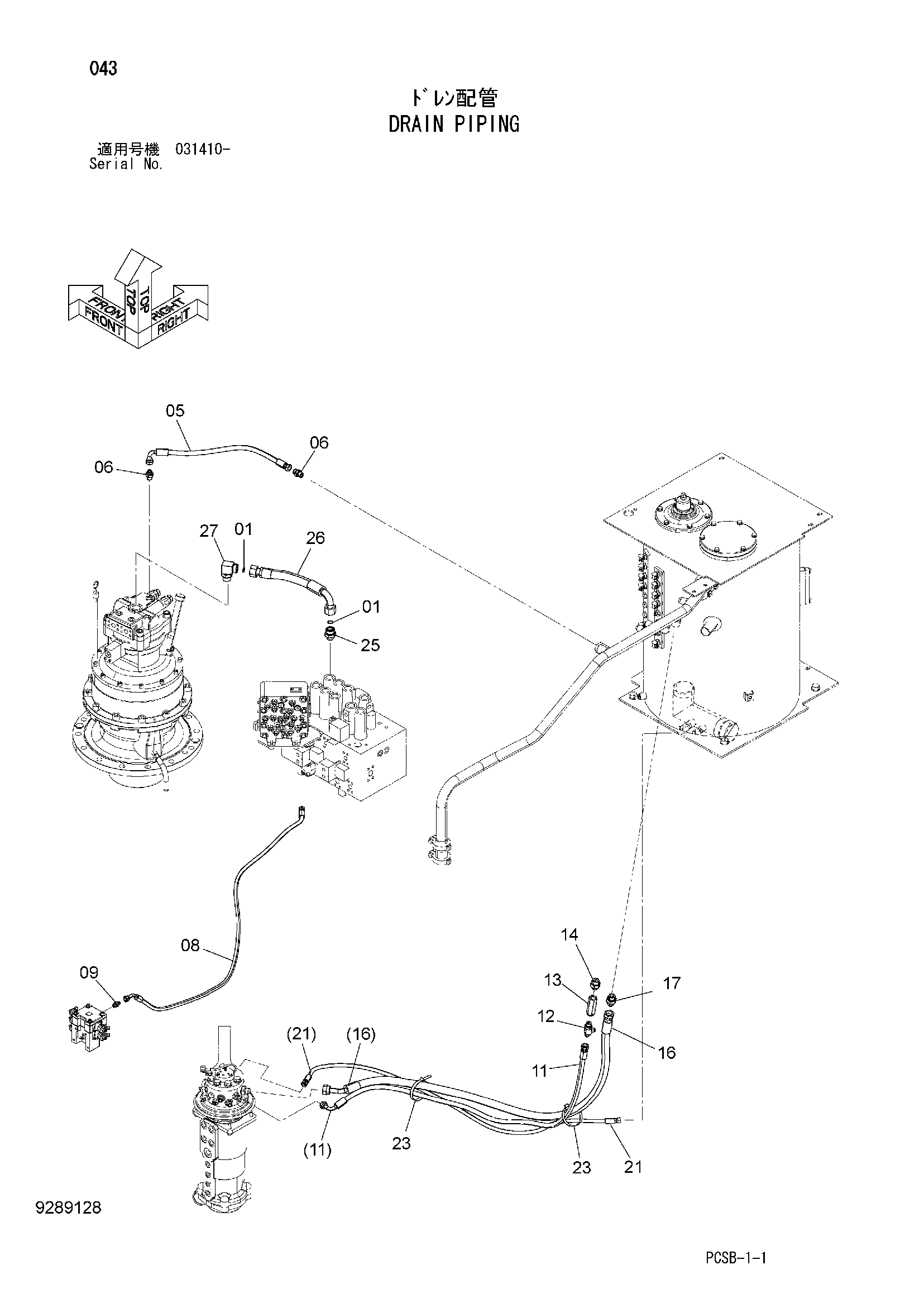

Заводская схема «Дренажные трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4313154 | Шланг | 1 |
| 06 | A852144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4610424 | Шланг | 1 |
| 09 | A852123 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4429426 | Шланг | 1 |
| 12 | A852444 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4651731 | Обратный клапан | 1 |
| 14 | 4364343 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 14B | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4601429 | Шланг | 1 |
| 17 | A852166 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4682812 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 2 |
| 25 | A853168 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4628911 | Шланг | 1 |
| 27 | A853388 | Угловой штуцер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
