Каталог запчастей HITACHI
Топливные трубопроводы — HITACHI ZX360W-3

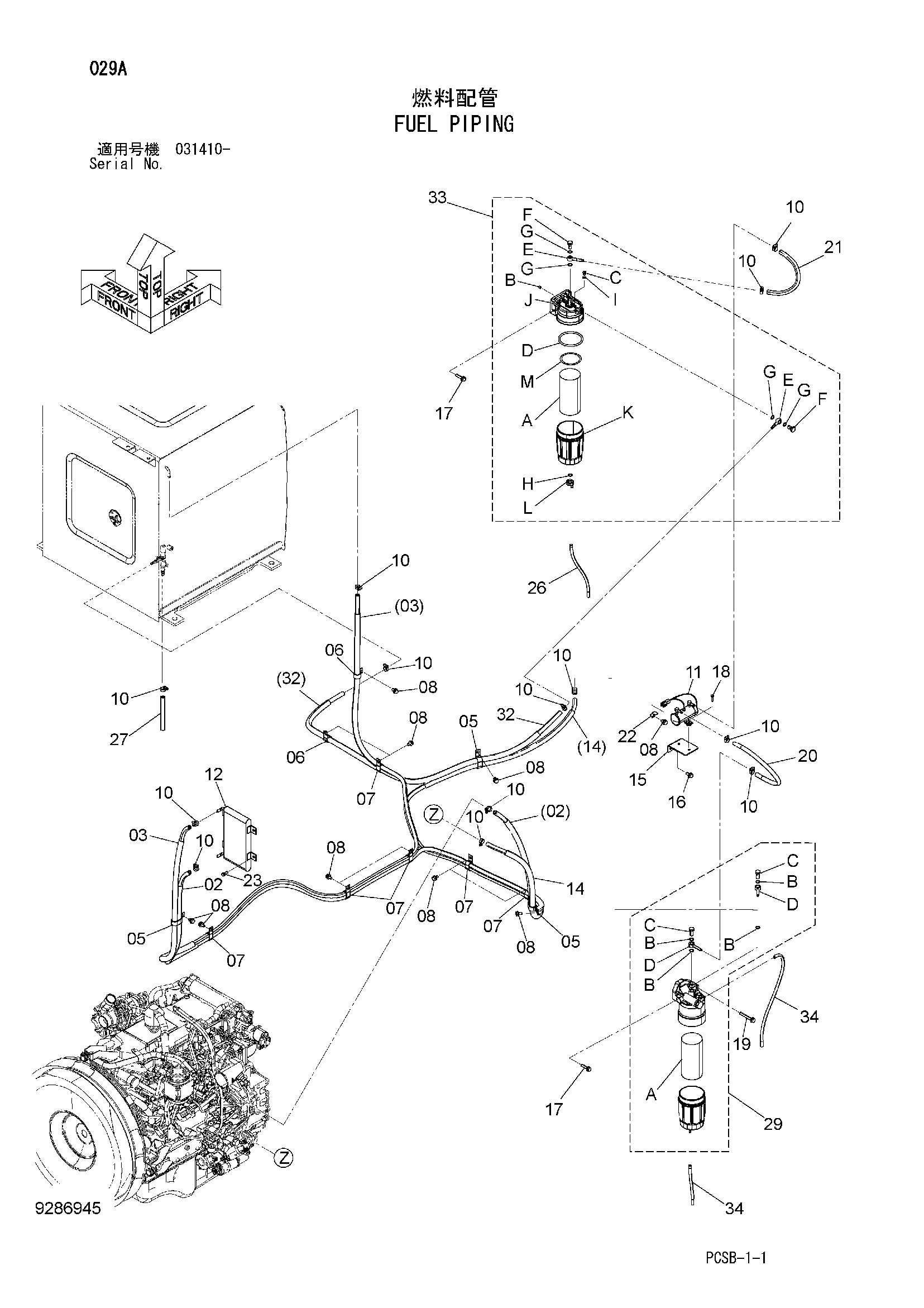

Заводская схема «Топливные трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9243654 | Топливный шланг | 1 |
| 02A | 4626885 | Топливный шланг | 1 |
| 02B | 4625600 | Трубка | 2 |
| 03 | 9279257 | Топливный шланг | 1 |
| 03A | 4683248 | Топливный шланг | 1 |
| 03B | 4610630 | Трубка | 1 |
| 03C | 4626781 | Трубка | 1 |
| 05 | 4192034 | Зажим | 3 |
| 06 | 4190263 | Зажим | 2 |
| 07 | 4190282 | Зажим | 6 |
| 08 | J271020 | Болт с шайбой | 12 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4514700 | Зажим шланг | 13 |
| 11 | 4645227 | Насос | 1 |
| 11A | 4658052 | Прокладка | 1 |
| 11B | 4658053 | Сетчатый фильтр | 1 |
| 12 | 4626193 | Радиатор | 1 |
| 14 | 9255062 | Топливный шланг | 1 |
| 14A | 4625600 | Трубка | 2 |
| 14B | 4047044 | Топливный шланг | 1 |
| 15 | 8100676 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271045 | Болт с шайбой | 4 |
| 17A | J901045 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J260630 | Болт с шайбой | 2 |
| 18A | J900630 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | J271080 | Болт с шайбой | 1 |
| 19A | J901080 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4223910 | Топливный шланг | 1 |
| 21 | 4649521 | Топливный шланг | 1 |
| 22 | 4381930 | Кронштейн | 1 |
| 23 | J260825 | Болт с шайбой | 4 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 26 | 4681999 | Виниловый шланг | 1 |
| 27 | 4676391 | Топливный шланг | 1 |
| 29 | 4677518 | Топливный фильтр | 1 |
| 29A | 4679981 | Топливный фильтр | 1 |
| 29B | 4634979 | Манжета (M16) | 4 |
| 29C | 4634716 | Болт проушина (M16) | 2 |
| 29D | 4634911 | Трубка топливный | 2 |
| 32 | 9255061 | Топливный шланг | 1 |
| 32A | 4610630 | Трубка | 1 |
| 32B | 4625600 | Трубка | 1 |
| 32C | 4654885 | Топливный шланг | 1 |
| 33 | 4679980 | Топливный фильтр | 1 |
| 33A | 4676385 | Топливный фильтр | 1 |
| 33B | 4653188 | Пробка | 1 |
| 33C | 4653191 | Пробка воздушный | 1 |
| 33D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 33E | 4326742 | Трубка топливный | 2 |
| 33F | 4326740 | Болт | 2 |
| 33G | 4326741 | Прокладка (для проушина болт) | 4 |
| 33H | 4653194 | Прокладка (для дренажный) | 1 |
| 33I | 4653192 | Прокладка | 1 |
| 33J | 4653187 | Головка | 1 |
| 33K | 4653189 | Корпус фильтр (клеар) | 1 |
| 33L | 4653193 | Пробка дренажный | 1 |
| 33M | 4653190 | Кольцо | 1 |
| 34 | 4655884 | Виниловый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
