Всасывающие трубопроводы — HITACHI ZX360W-3

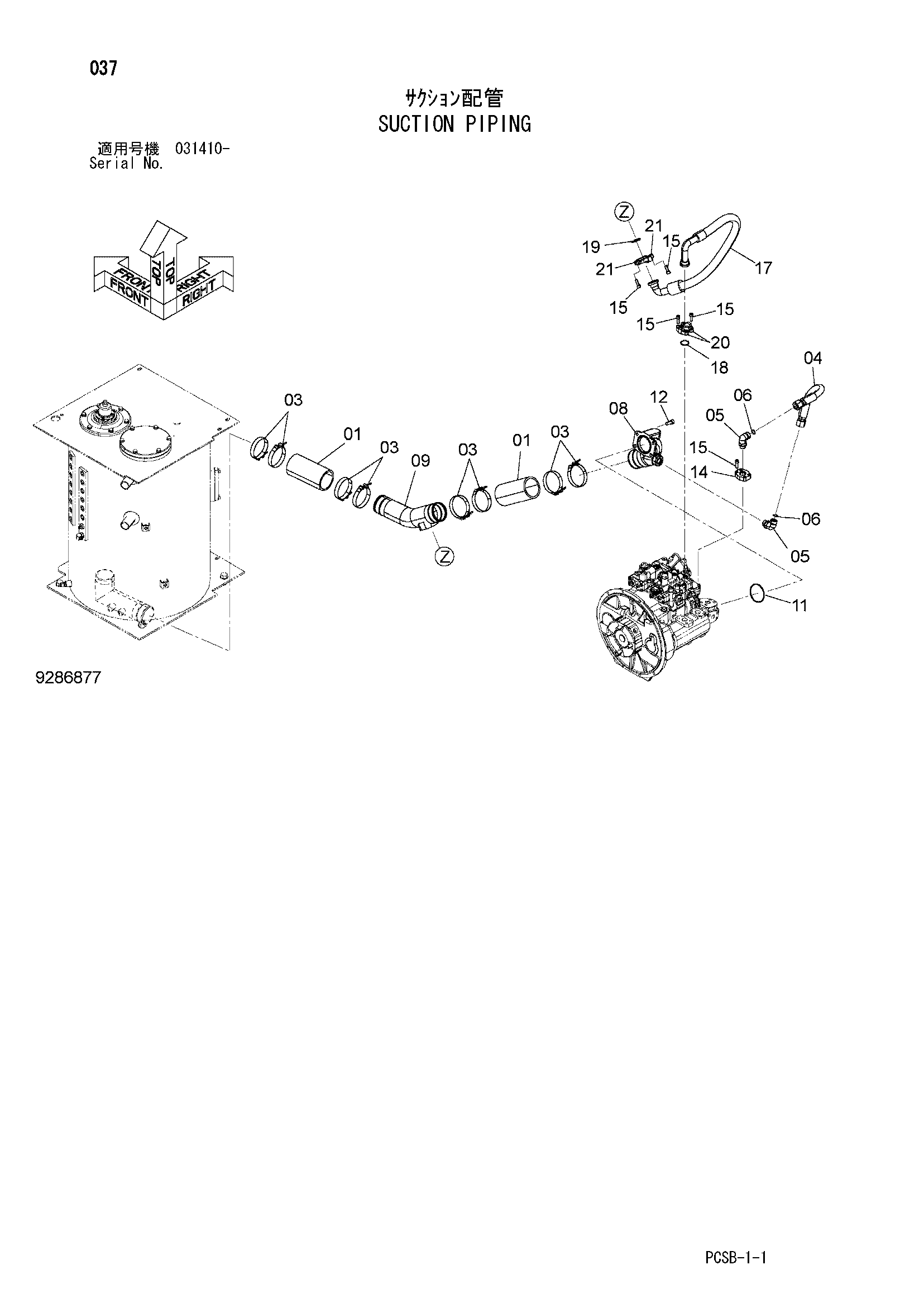

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348414 | Резиновый шланг | 2 |
| 03 | 4283535 | Хомут шланга | 8 |
| 04 | 4203134 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 2052673 | Коллектор SUC. | 1 |
| 09 | 9766195 | Всасывающая трубка | 1 |
| 11 | A811085 | Уплотнительное кольцо | 1 |
| 12 | J781230 | Болт с внутренним шестигранником | 4 |
| 14 | 3093166 | Фланец | 1 |
| 15 | J781030 | Болт с внутренним шестигранником | 12 |
| 17 | 4682036 | Шланг | 1 |
| 18 | 966993 | Уплотнительное кольцо | 1 |
| 19 | 4508805 | Уплотнительное кольцо | 1 |
| 20 | 962453 | Разъёмный фланец | 2 |
| 21 | 4024049 | Разъёмный фланец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
