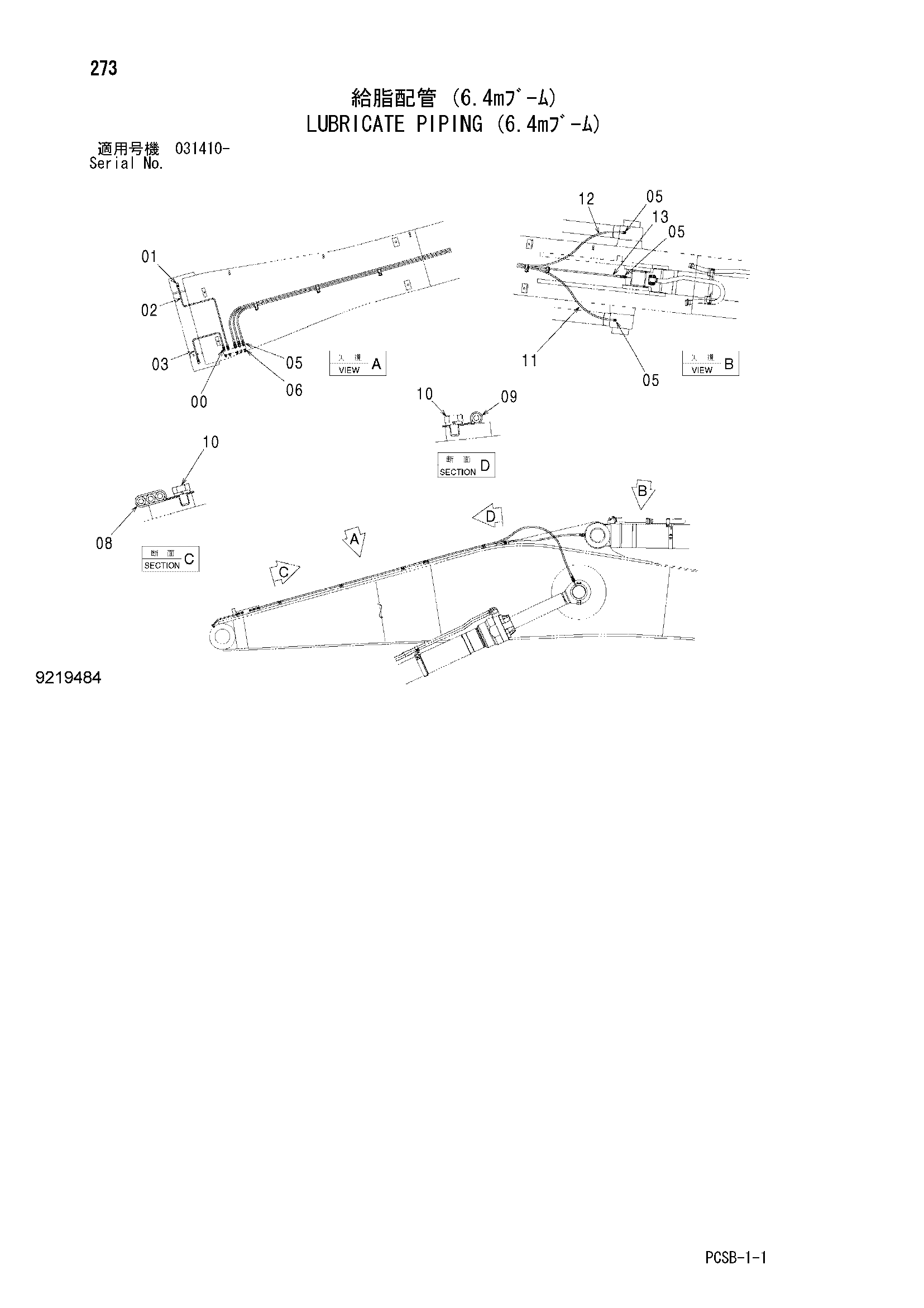

Трубопроводы системы смазки (6.4mブ-ム) — HITACHI ZX360W-3
Заводская схема «Трубопроводы системы смазки (6.4mブ-ム)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4360981 | Штуцер трубки | 2 |
| 01 | 4345297 | Штуцер трубки | 2 |
| 02 | 4387001 | Трубка | 1 |
| 03 | 4387002 | Трубка | 1 |
| 05 | 4154651 | Адаптер | 6 |
| 06 | J75482 | Пресс-маслёнка | 5 |
| 08 | 4252877 | Зажим | 5 |
| 09 | 4190261 | Зажим | 1 |
| 10 | J271016 | Болт с шайбой | 6 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4473133 | Пластиковый шланг | 1 |
| 12 | 4473134 | Пластиковый шланг | 1 |
| 13 | 4473135 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
