Аутригер трубопроводы (уппертруктуре) — HITACHI ZX360W-3

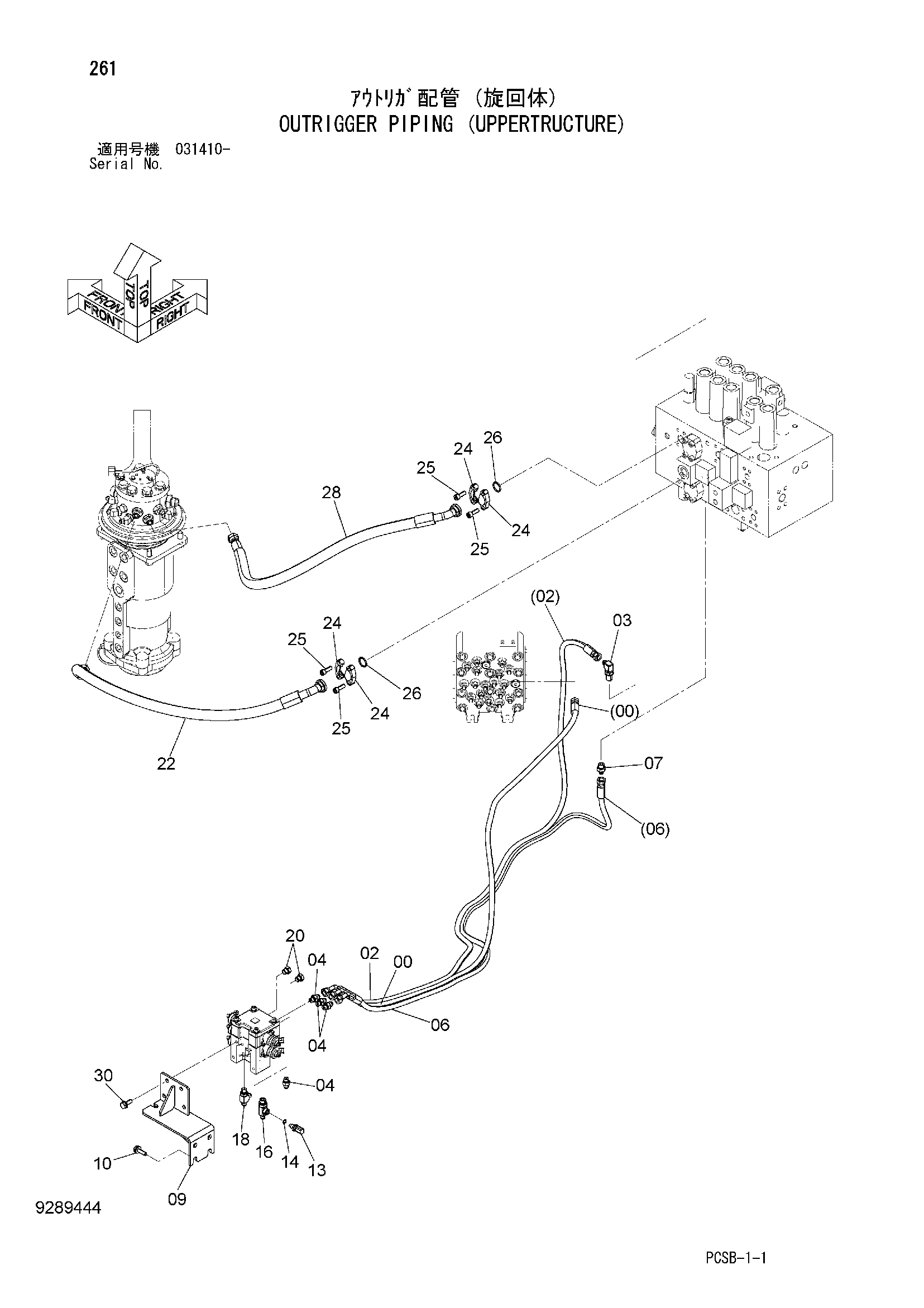

Заводская схема «Аутригер трубопроводы (уппертруктуре)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4683721 | Шланг | 1 |
| 02 | 4683722 | Шланг | 1 |
| 03 | 4208913 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852123 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4683723 | Шланг | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 7054517 | Кронштейн | 1 |
| 10 | J271035 | Болт с шайбой | 4 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4333200 | Датчик | 1 |
| 14 | 4506320 | Уплотнительное кольцо | 1 |
| 16 | 4359428 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852423 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4683652 | Шланг | 1 |
| 24 | 986910 | Разъёмный фланец | 4 |
| 25 | J781030 | Болт с внутренним шестигранником | 8 |
| 26 | 971489 | Уплотнительное кольцо | 2 |
| 28 | 4683706 | Шланг | 1 |
| 30 | J271030 | Болт с шайбой | 4 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
