Гидролинии рабочего оборудования (6.4mブ-ム)(2) — HITACHI ZX360W-3

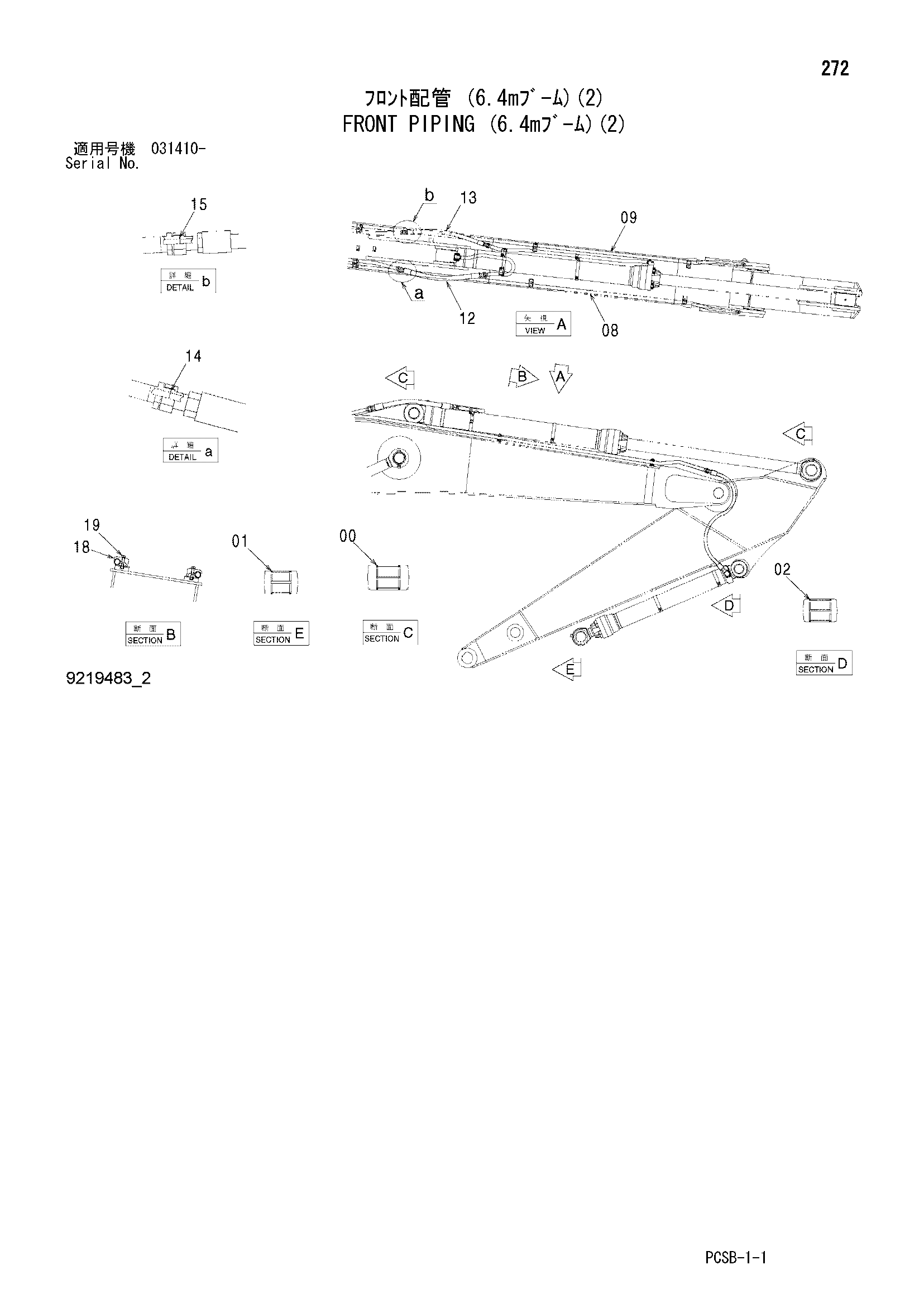

Заводская схема «Гидролинии рабочего оборудования (6.4mブ-ム)(2)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085479 | Пылезащитное уплотнение | 4 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 8089916 | Трубка | 1 |
| 09 | 8089917 | Трубка | 1 |
| 12 | 4387252 | Шланг | 1 |
| 13 | 4345675 | Шланг | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
| 15 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | 4190127 | Хомут трубки | 4 |
| 19 | J271265 | Болт с шайбой | 4 |
| 19A | J901265 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
