Каталог запчастей HITACHI
Ступень — HITACHI ZX360W-3

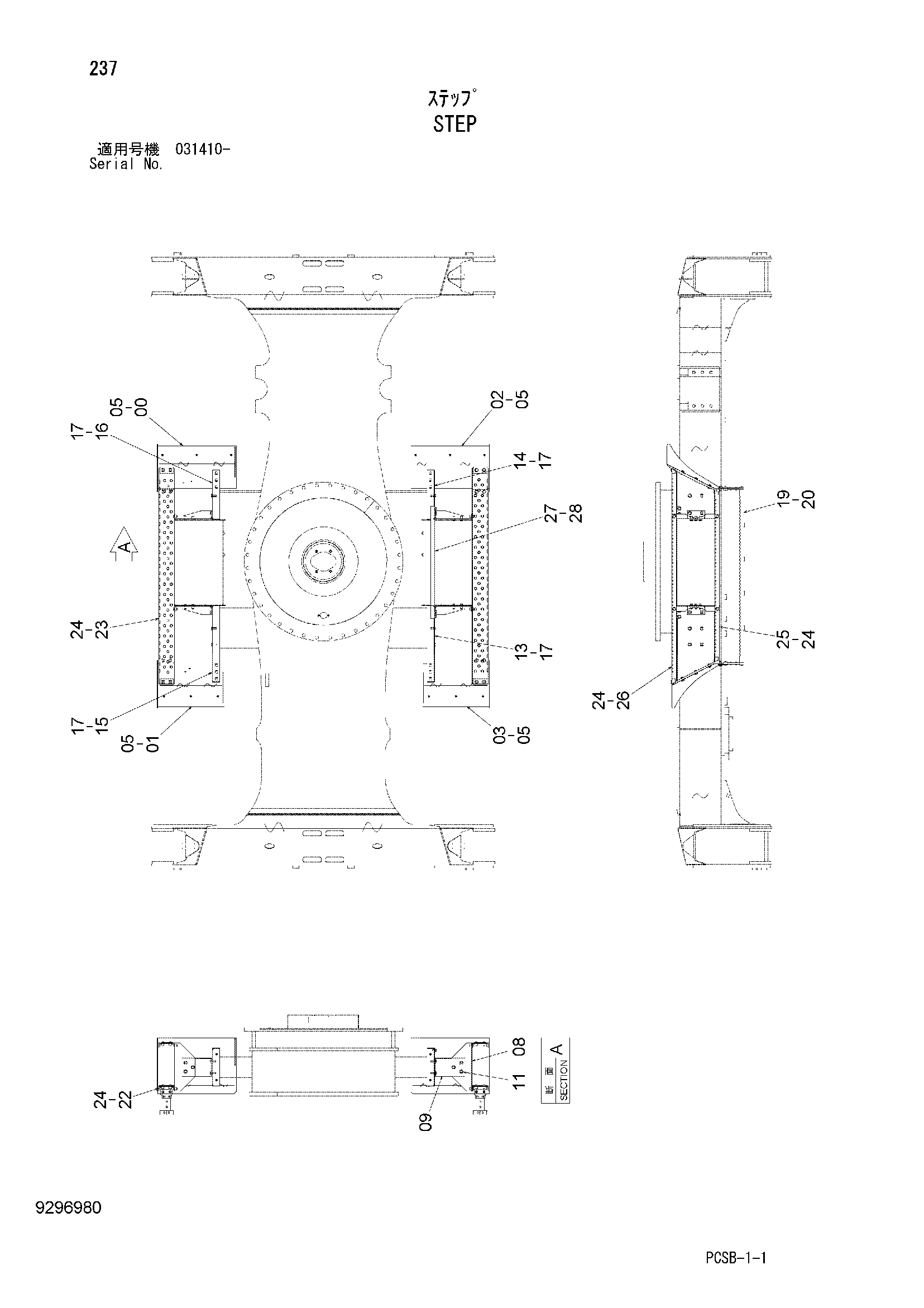

Заводская схема «Ступень» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025405 | Левый кронштейн | 1 |
| 01 | 6025406 | Правый кронштейн | 1 |
| 02 | 6025407 | Правый кронштейн | 1 |
| 03 | 6025408 | Левый кронштейн | 1 |
| 05 | J281230 | Болт с шайбой | 12 |
| 05A | J901230 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 08 | 9767112 | Опора | 4 |
| 09 | 9767111 | Опора | 4 |
| 11 | J281235 | Болт с шайбой | 12 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | 8115658 | Левый кронштейн | 1 |
| 14 | 8115659 | Правый кронштейн | 1 |
| 15 | 8115660 | Правый кронштейн | 1 |
| 16 | 8115661 | Левый кронштейн | 1 |
| 17 | J281245 | Болт с шайбой | 20 |
| 17A | J901245 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | 4692255 | Ступень | 2 |
| 20 | J281235 | Болт с шайбой | 8 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | 3114828 | Ступень | 1 |
| 23 | 3114774 | Ступень | 1 |
| 24 | J281230 | Болт с шайбой | 24 |
| 24A | J901230 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | 3114773 | Ступень | 1 |
| 26 | 3114829 | Ступень | 1 |
| 27 | 4663097 | Опора | 1 |
| 28 | J281230 | Болт с шайбой | 4 |
| 28A | J901230 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
