Подъём трубопроводы (1)(тяга тип хигх-моунт кабина ) — HITACHI ZX360W-3

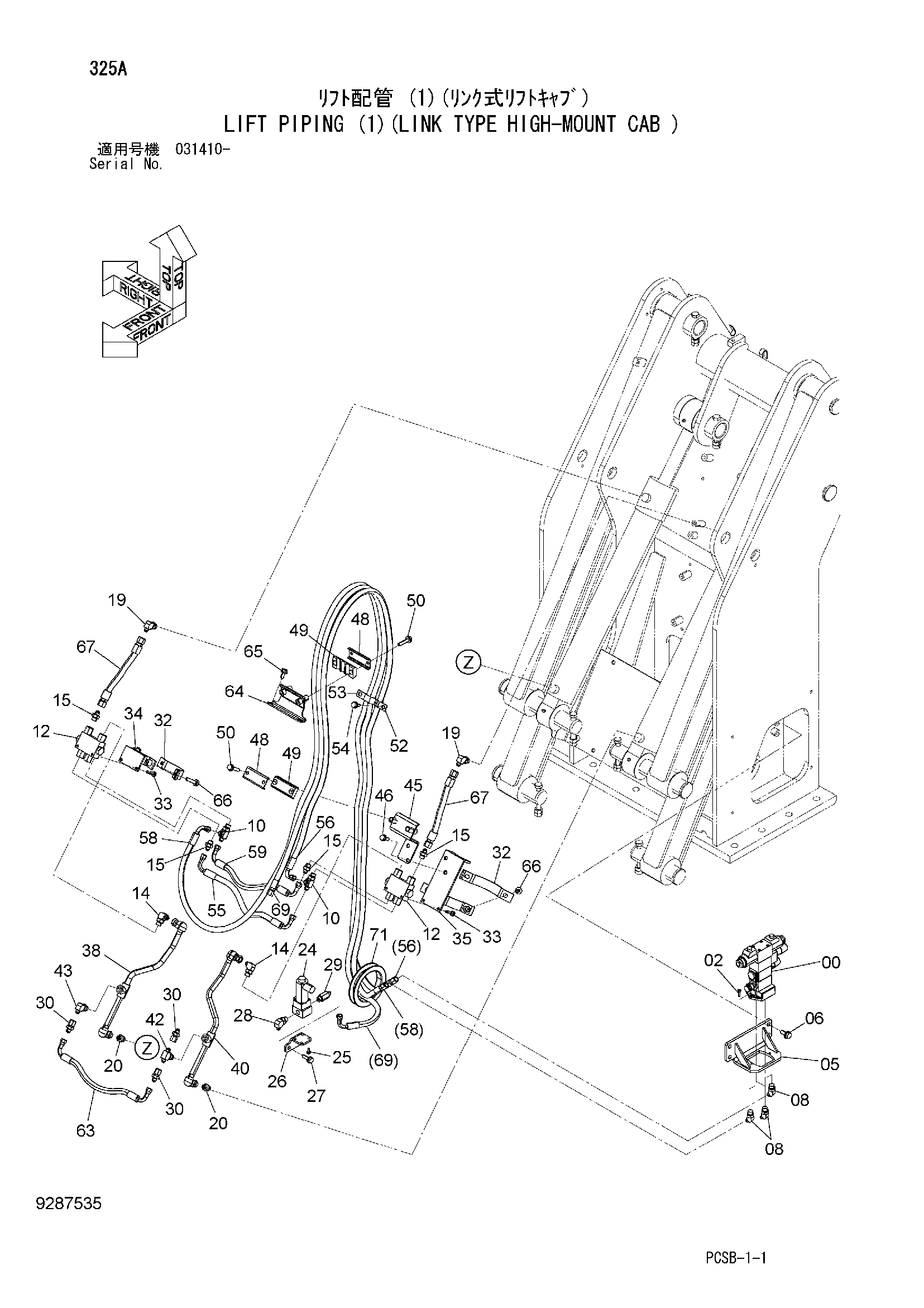

Заводская схема «Подъём трубопроводы (1)(тяга тип хигх-моунт кабина )» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684236 | Электромагнитный клапан | 1 |
| 02 | J780620 | Болт с внутренним шестигранником | 2 |
| 05 | 8113443 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | A852233 | Угловой штуцер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4668773 | Клапан | 2 |
| 14 | A852333 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4666104 | Клапан | 1 |
| 25 | J260616 | Болт с шайбой | 4 |
| 25A | J900616 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 26 | 4666906 | Кронштейн | 1 |
| 27 | J271035 | Болт с шайбой | 2 |
| 27A | J901035 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A852333 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4276965 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4455492 | Тхроттле | 3 |
| 32 | 3110150 | Хомут | 2 |
| 33 | J260840 | Болт с шайбой | 4 |
| 33A | J900840 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | 8108594 | Хомут | 1 |
| 35 | 8108686 | Хомут | 1 |
| 38 | 8108636 | Трубка | 1 |
| 40 | 8108633 | Трубка | 1 |
| 42 | A852533 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A852333 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 8107328 | Кронштейн | 1 |
| 46 | J271030 | Болт с шайбой | 2 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | 4667558 | Пластина | 2 |
| 49 | 4667557 | Резиновая прокладка | 2 |
| 50 | J271050 | Болт с шайбой | 4 |
| 50A | J901050 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 4190273 | Зажим | 1 |
| 53 | 4190282 | Зажим | 1 |
| 54 | J271025 | Болт с шайбой | 1 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4677084 | Шланг | 1 |
| 56 | 4315362 | Шланг | 1 |
| 58 | 4315290 | Шланг | 1 |
| 59 | 4677083 | Шланг | 1 |
| 63 | 4677085 | Шланг | 1 |
| 64 | 8108883 | Кронштейн | 1 |
| 65 | J271025 | Болт с шайбой | 2 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | J271040 | Болт с шайбой | 4 |
| 66A | J901040 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 4673653 | Шланг | 2 |
| 69 | 4677507 | Шланг | 1 |
| 71 | 4677567 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
