Гидроцилиндр. аутригер — HITACHI ZX360W-3

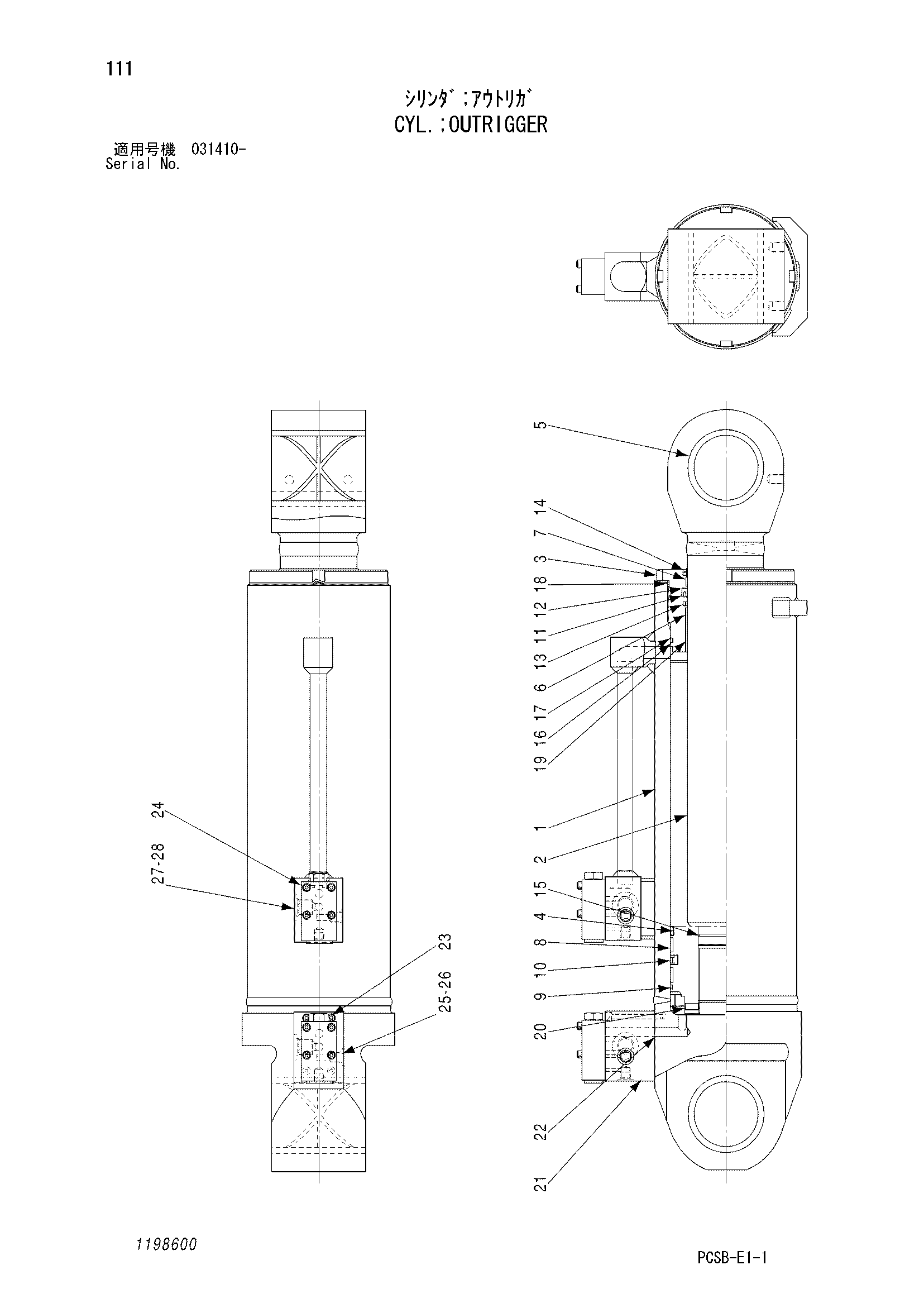

Заводская схема «Гидроцилиндр. аутригер» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4674600 | Гидроцилиндр. аутригер | 1 | |
| 1 | 1198601 | Труба гидроцилиндра | 1 |
| 2 | 1198602 | Шток поршня | 1 |
| 3 | 1198603 | Крышка шток | 1 |
| 4 | 1198604 | Поршень | 1 |
| 5 | 1190905 | Втулка пальца | 2 |
| 6 | 0205517 | Втулка | 1 |
| 7 | 1190907 | Кольцо вере | 1 |
| 8 | 1198605 | Кольцо вере | 2 |
| 9 | 1198606 | Направляющее кольцо | 1 |
| 10 | 1109908 | Манжета SPG | 1 |
| 11 | 1190910 | Манжета | 1 |
| 12 | 1190911 | Опорное кольцо | 1 |
| 13 | 1190912 | Кольцо | 1 |
| 14 | 1198607 | Пылезащитное уплотнение | 1 |
| 15 | A811090 | Уплотнительное кольцо | 1 |
| 16 | A811180 | Уплотнительное кольцо | 1 |
| 17 | 1109914 | Опорное кольцо | 1 |
| 18 | 1109915 | Уплотнительное кольцо | 1 |
| 19 | 0205518 | Стопорное кольцо | 1 |
| 20 | 0442405 | Болт | 1 |
| 21 | 1198608 | Сиденье клапан | 1 |
| 22 | 1198609 | Уплотнительное кольцо | 1 |
| 23 | 1198610 | Болт с внутренним шестигранником | 4 |
| 24 | 1198611 | Обратный клапан | 2 |
| 25 | 0351114 | Пробка | 4 |
| 26 | 0351115 | Уплотнительное кольцо | 4 |
| 27 | 0442130 | Пробка | 2 |
| 28 | 4506424 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
