Пилотные гидролинии (аттаткхмент поворот) — HITACHI ZX360W-3

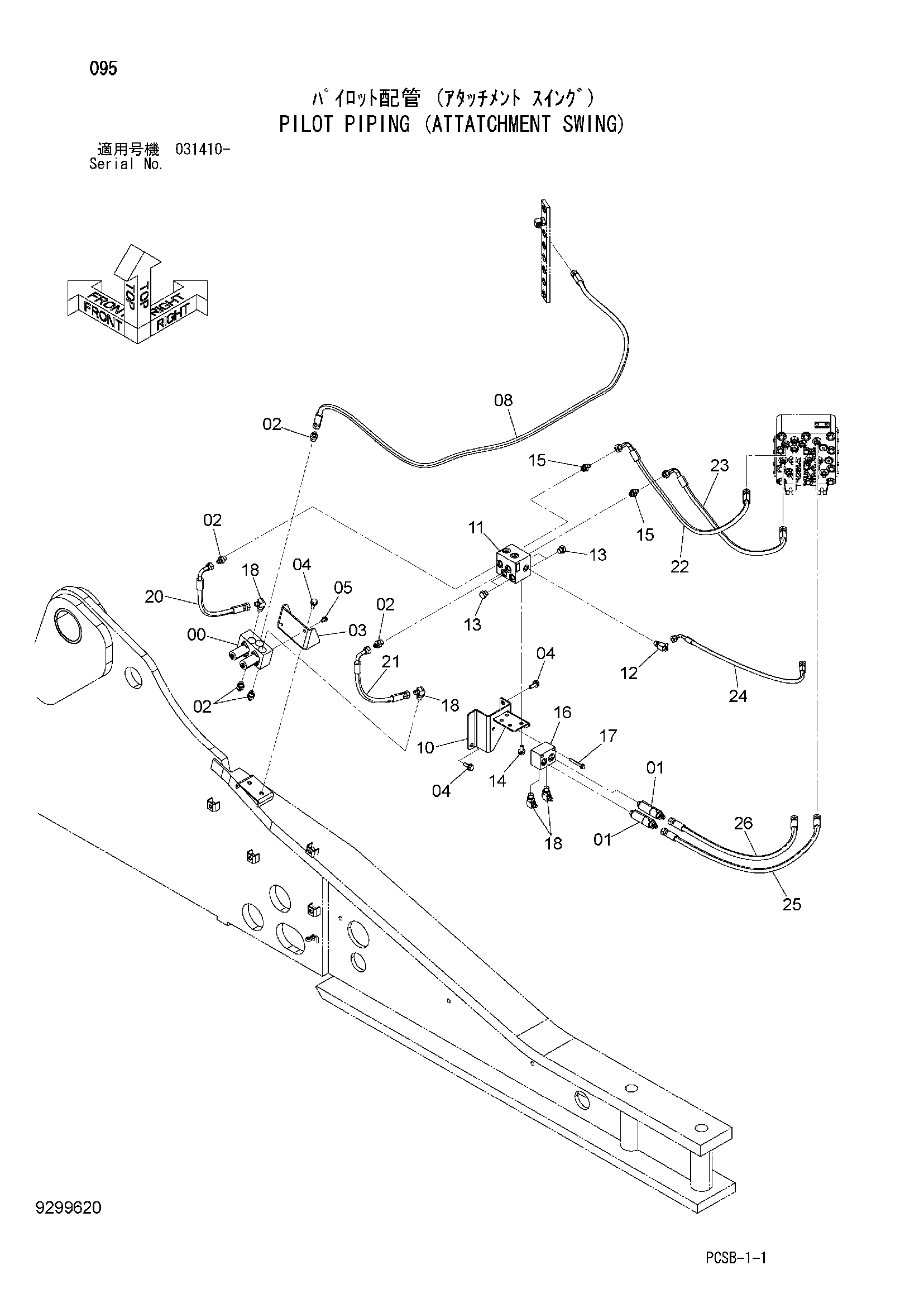

Заводская схема «Пилотные гидролинии (аттаткхмент поворот)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4294176 | Клапан переходник | 1 |
| 01 | 4361456 | Клапан регулировочный | 2 |
| 02 | A852133 | Адаптер | 5 |
| 03 | 3112873 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 5 |
| 05 | J260816 | Болт с шайбой | 2 |
| 08 | 4664183 | Шланг | 1 |
| 10 | 8116418 | Кронштейн | 1 |
| 11 | 4686028 | Клапан регулировочный | 1 |
| 12 | A852422 | Тройник | 1 |
| 13 | A885003 | Пробка | 4 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4685917 | Клапан рестрикт. | 2 |
| 16 | 4694468 | Блок | 1 |
| 17 | J260860 | Болт с шайбой | 2 |
| 17A | J900860 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | A852333 | Угловой штуцер | 4 |
| 20 | 4696219 | Шланг | 1 |
| 21 | 4696218 | Шланг | 1 |
| 22 | 4696223 | Шланг | 1 |
| 23 | 4696213 | Шланг | 1 |
| 24 | 4696247 | Шланг | 1 |
| 25 | 4672026 | Шланг | 1 |
| 26 | 4696208 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
