Крышка (6) — HITACHI ZX360W-3

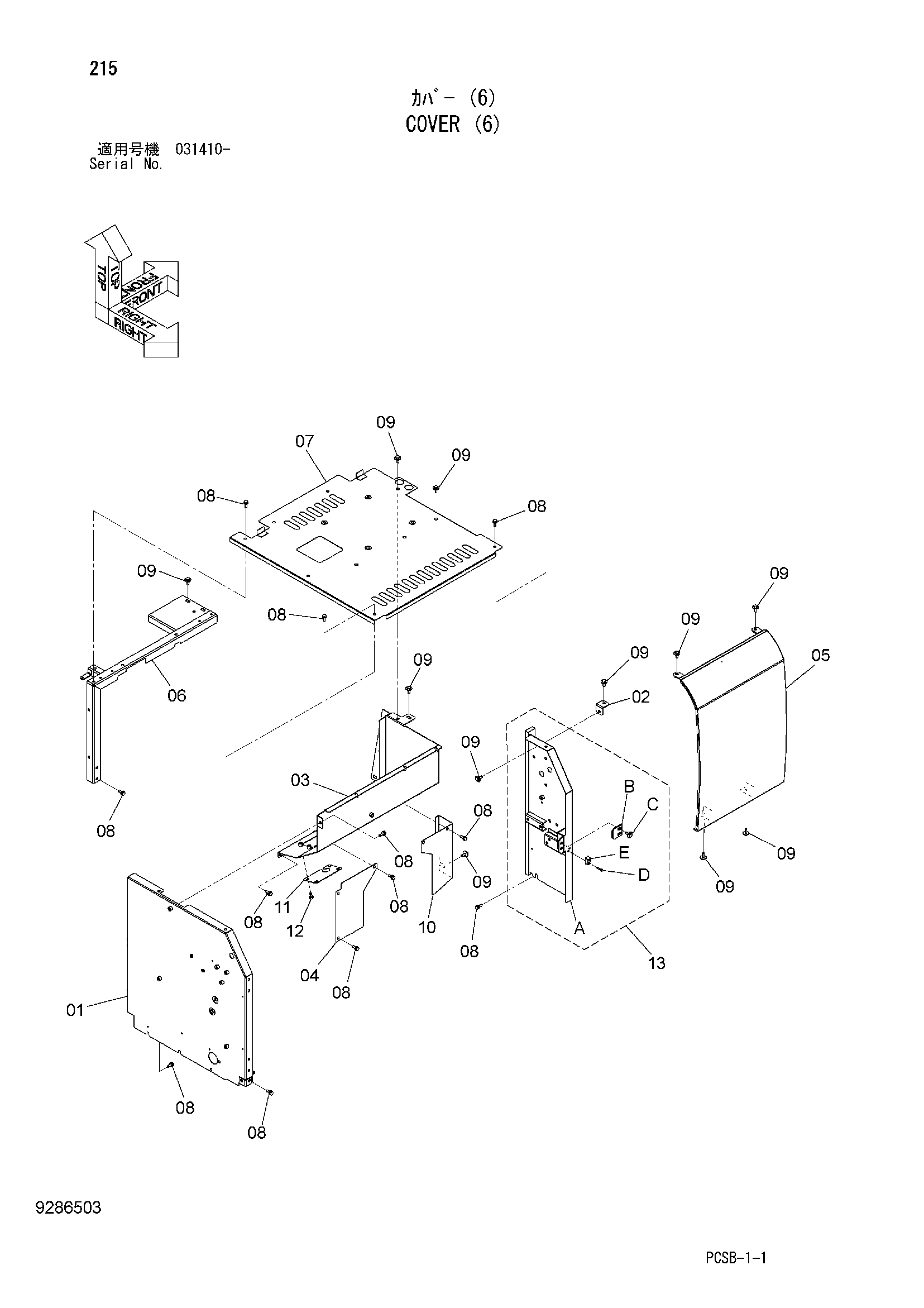

Заводская схема «Крышка (6)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7054133 | Крышка | 1 |
| 02 | 9765330 | Кронштейн | 1 |
| 03 | 7048258 | Крышка | 1 |
| 04 | 4631253 | Крышка | 1 |
| 05 | 7054134 | Крышка | 1 |
| 06 | 7050109 | Опора | 1 |
| 07 | 7054132 | Крышка | 1 |
| 08 | J271030 | Болт с шайбой | 21 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J281030 | Болт с шайбой | 14 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 4631254 | Крышка | 1 |
| 11 | 4655899 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 9286005 | Крышка | 1 |
| 13A | 8111936 | Крышка | 1 |
| 13B | 4638905 | Ограничитель | 1 |
| 13C | J281030 | Болт с шайбой | 2 |
| 13C1 | J901030 | Болт | 1 |
| 13C2 | 4486055 | Шайба | 1 |
| 13D | J260635 | Болт с шайбой | 2 |
| 13D1 | J900635 | Болт | 1 |
| 13D2 | A590106 | Плоская шайба | 1 |
| 13E | 4652573 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
