Передний детали (стрела) — HITACHI ZX360W-3

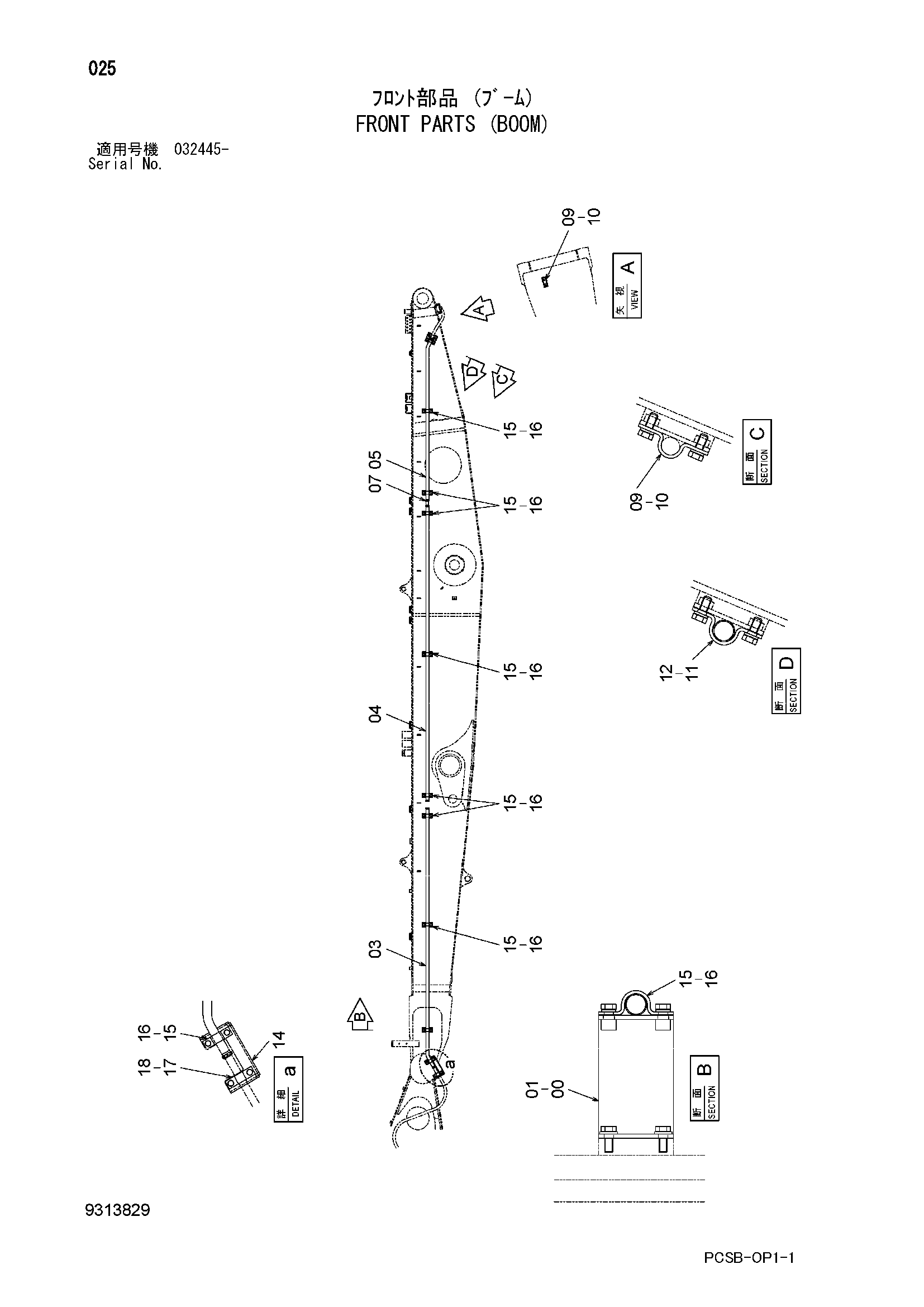

Заводская схема «Передний детали (стрела)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121210 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 3118668 | Трубка | 1 |
| 04 | 3118669 | Трубка | 1 |
| 05 | 3118670 | Трубка | 1 |
| 07 | 4921052 | Втулка | 6 |
| 09 | 4668451 | Хомут трубки | 2 |
| 10 | 4609016 | Болт с шайбой | 4 |
| 11 | 4711415 | Хомут трубки | 1 |
| 12 | 4609016 | Болт с шайбой | 2 |
| 14 | 8121209 | Кронштейн | 1 |
| 15 | 4711415 | Хомут трубки | 9 |
| 16 | 4609016 | Болт с шайбой | 18 |
| 17 | 4035463 | Хомут трубки | 1 |
| 18 | 4609016 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
