Трансмиссия трубопроводы — HITACHI ZX360W-3

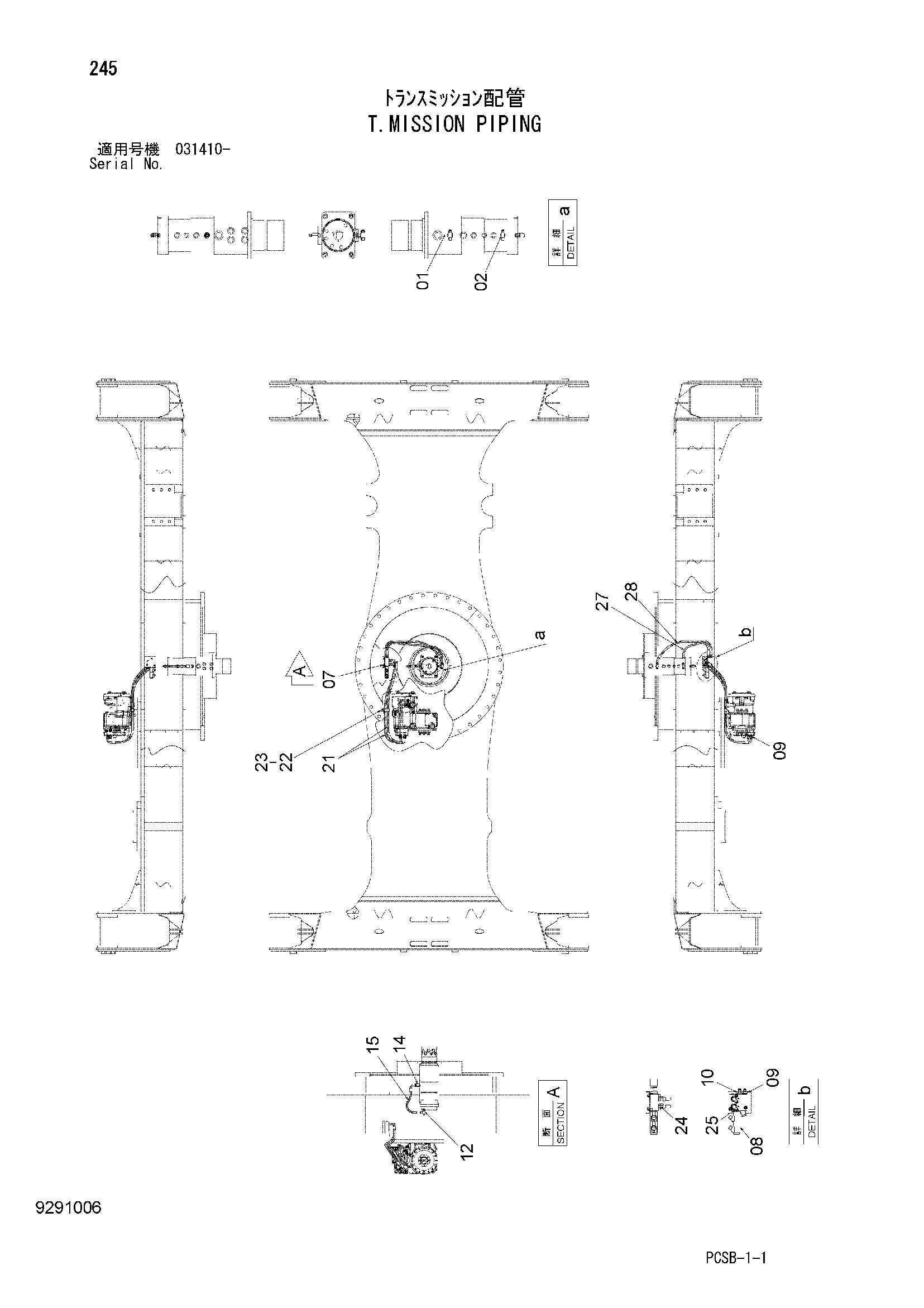

Заводская схема «Трансмиссия трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852533 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852523 | Тройник | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J780855 | Болт с внутренним шестигранником | 3 |
| 08 | 4651963 | Электромагнитный клапан | 1 |
| 09 | 4489344 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4489343 | Адаптер | 1 |
| 10A | 4506416 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4276965 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9276923 | Шланг в сборе | 1 |
| 15A | 4334910 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 18 | 9290358 | Шланг в сборе | 1 |
| 18A | 4627833 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9290359 | Шланг в сборе | 1 |
| 19A | 4269847 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 21 | 9223211 | Шланг в сборе | 2 |
| 21A | 4479838 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 4190266 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4489344 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4239976 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
