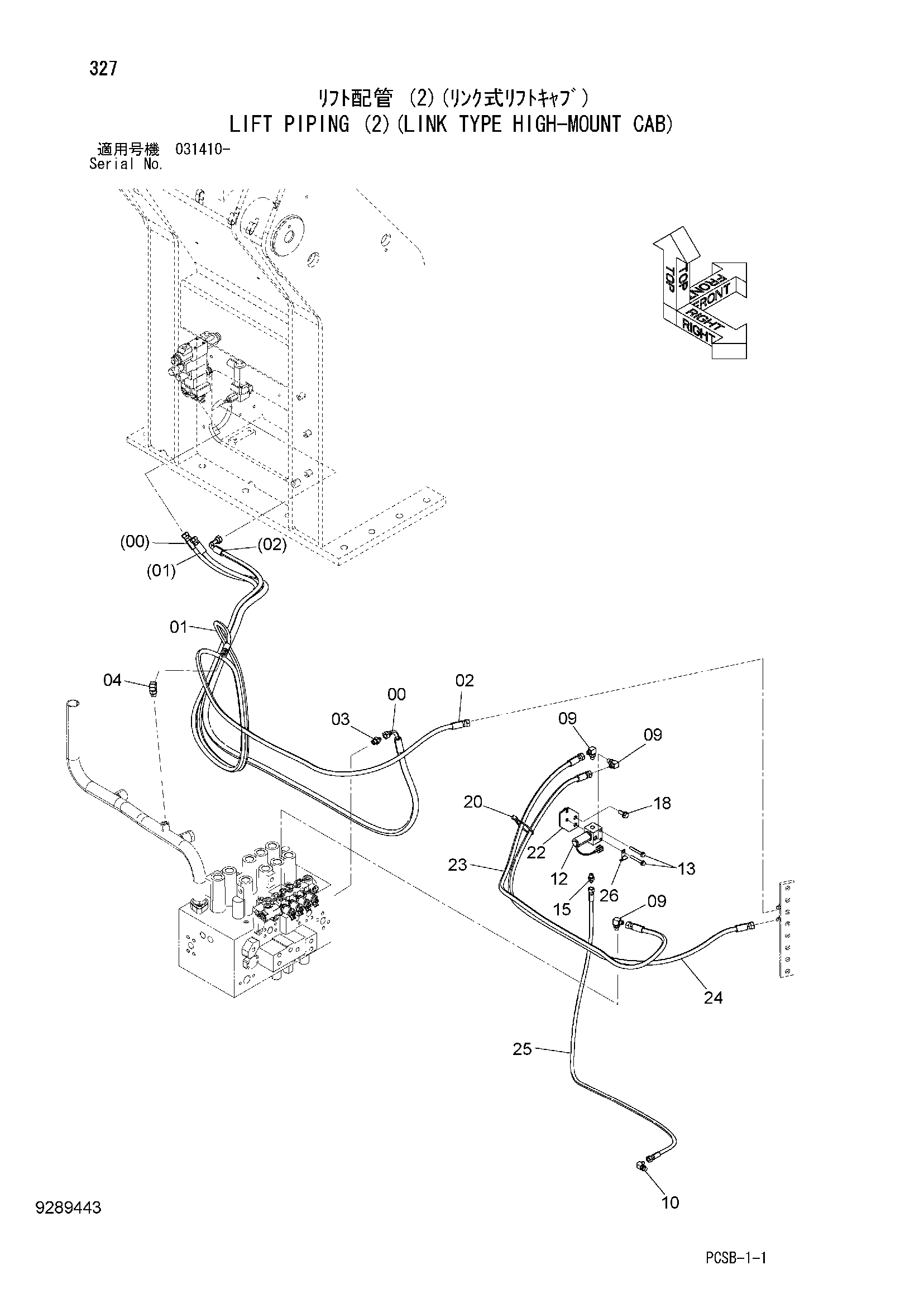

Подъём трубопроводы (2)(тяга тип хигх-моунт кабина) — HITACHI ZX360W-3
Заводская схема «Подъём трубопроводы (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4683054 | Шланг | 1 |
| 01 | 4270444 | Шланг | 1 |
| 02 | 4613089 | Шланг | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4261289 | Клапан SOL | 1 |
| 13 | J260860 | Болт с шайбой | 2 |
| 13A | J900860 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4055312 | Ленточный зажим | 1 |
| 22 | 9770542 | Кронштейн | 1 |
| 23 | 4698615 | Шланг | 1 |
| 24 | 4698616 | Шланг | 1 |
| 25 | 4698617 | Шланг | 1 |
| 26 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
