Шланг защита от разрыва клапан трубопроводы (8.7m рукоять)(передний) — HITACHI ZX360W-3

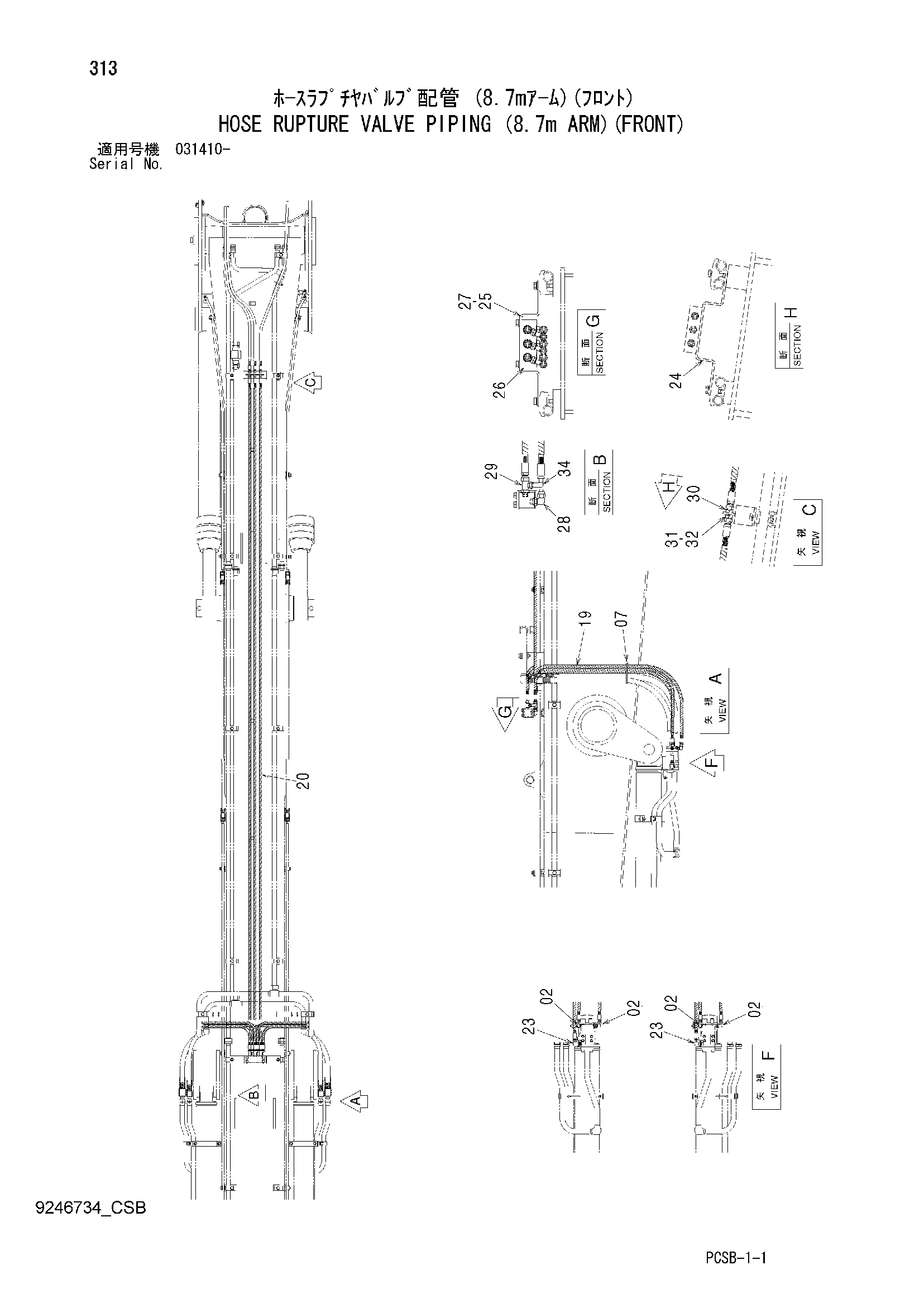

Заводская схема «Шланг защита от разрыва клапан трубопроводы (8.7m рукоять)(передний)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852323 | Угловой штуцер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4121859 | Ленточный зажим | 40 |
| 19 | 9234557 | Шланг в сборе | 6 |
| 20 | 9199456 | Шланг в сборе | 3 |
| 23 | A852343 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 8106209 | Кронштейн | 1 |
| 25 | 4658693 | Кронштейн | 1 |
| 26 | 3105080 | Блок | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A852333 | Угловой штуцер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852433 | Тройник | 3 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4202532 | Адаптер | 3 |
| 31 | A590914 | Пружинная шайба | 3 |
| 32 | 4202531 | Гайка | 3 |
| 34 | 4239976 | Унион S | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
