Стрела 6.4m — HITACHI ZX360W-3

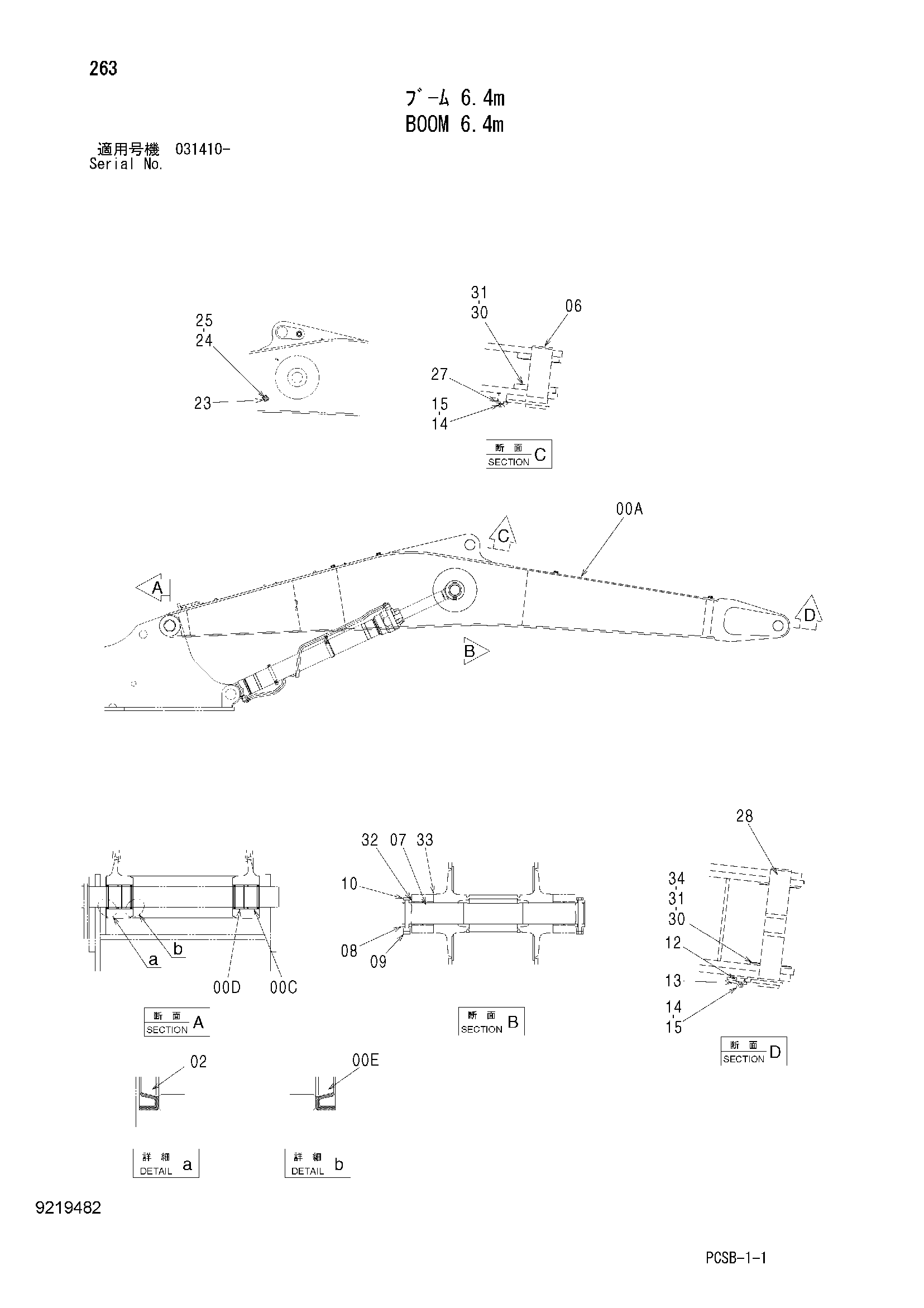

Заводская схема «Стрела 6.4m» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091214 | Стрела | 1 |
| 00A | 5008800 | Стрела | 1 |
| 00C | 4443884 | Втулка | 2 |
| 00D | 4381855 | Втулка | 2 |
| 00E | 4085479 | Пылезащитное уплотнение | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 06 | 8080628 | Палец | 1 |
| 07 | 3079491 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 12 | 4424425 | Блок | 1 |
| 13 | 4426128 | Пластина | 1 |
| 14 | J921840 | Болт | 2 |
| 15 | J257218 | Пружинная шайба | 2 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 27 | 4441471 | Пластина | 1 |
| 28 | 8080995 | Палец | 1 |
| 30 | 4445635 | Упорная пластина 1.0mm | 4 |
| 31 | 4445636 | Упорная пластина 2.0mm | 2 |
| 32 | 4445637 | Упорная пластина 1.0mm | 2 |
| 33 | 4450015 | Упорная пластина 1.0mm | 2 |
| 34 | 4460373 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
