Пилотные гидролинии (A) — HITACHI ZX360W-3

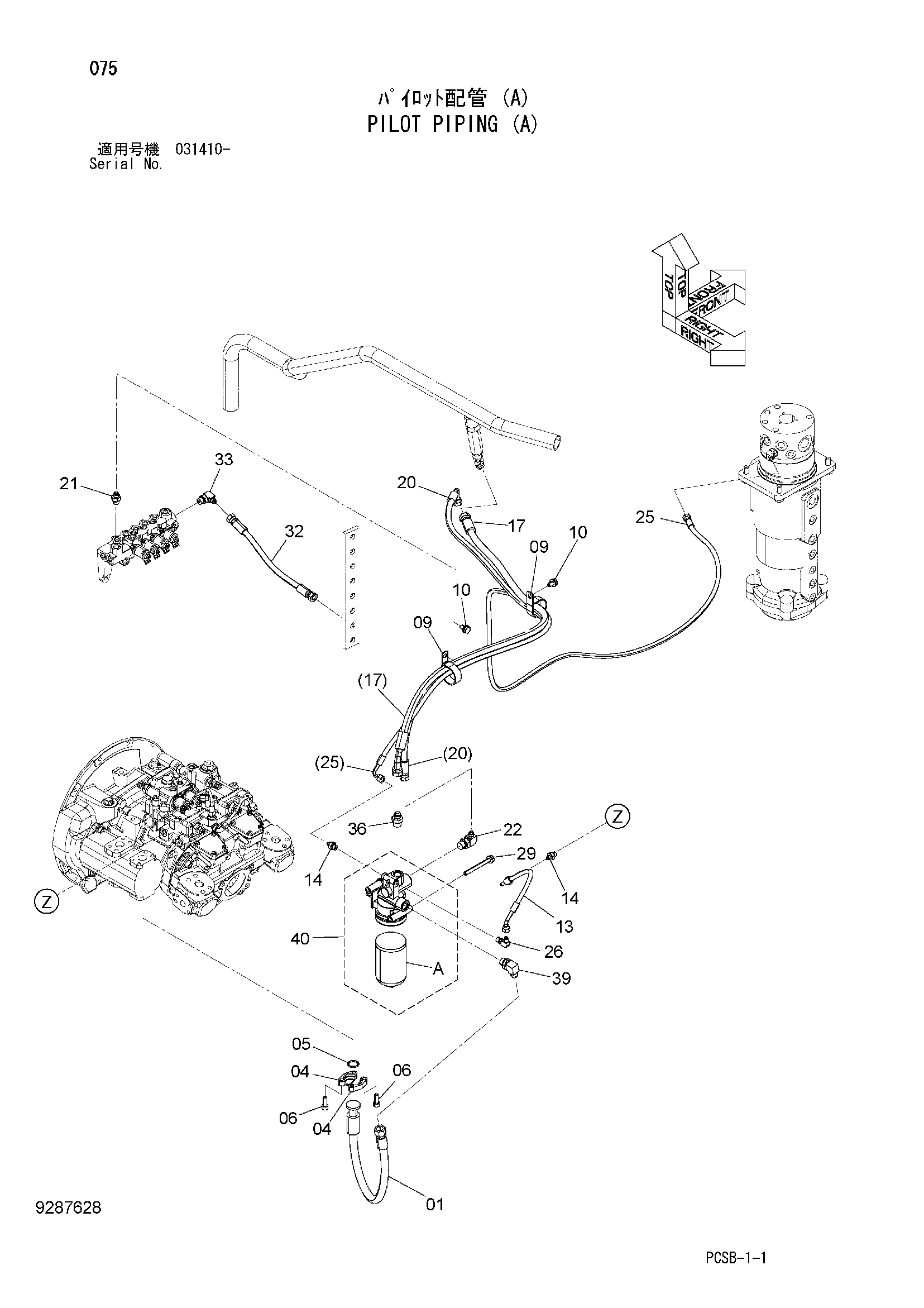

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4683005 | Шланг | 1 |
| 04 | 986910 | Разъёмный фланец | 2 |
| 05 | 971489 | Уплотнительное кольцо | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 09 | 4190265 | Зажим | 2 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4642190 | Шланг | 1 |
| 14 | A852122 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4683006 | Шланг | 1 |
| 20 | 4683007 | Шланг | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852343 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4683008 | Шланг | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | J271000 | Болт с шайбой | 2 |
| 29A | J901000 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4357773 | Шланг | 1 |
| 33 | A852333 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852144 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | A852344 | Угловой штуцер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4629717 | Масляный фильтр | 1 |
| 40A | 4630525 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
