Рукоять в сборе — HITACHI ZX360W-3

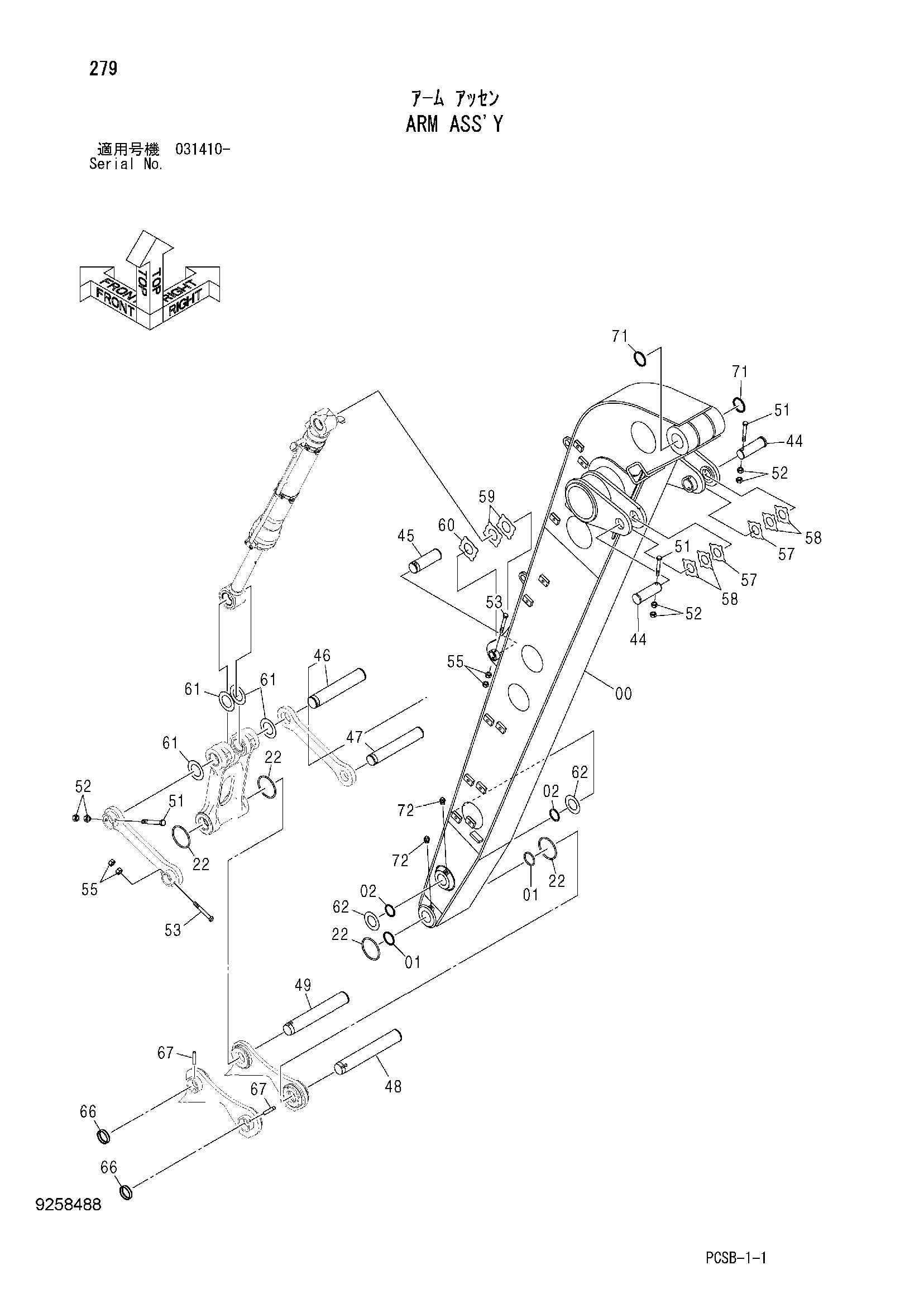

Заводская схема «Рукоять в сборе» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050193 | Рукоять | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 44 | 3088575 | Палец (рукоять гидроцилиндр.) | 2 |
| 45 | 3088578 | Палец | 1 |
| 46 | 3088581 | Палец | 1 |
| 47 | 3088579 | Палец (рукоять, B тяга) | 1 |
| 48 | 3088577 | Палец (ковш, рукоять) | 1 |
| 49 | 3088580 | Палец (ковш, A тяга) | 1 |
| 51 | 4435126 | Стопорный палец | 3 |
| 52 | J950020 | Гайка | 6 |
| 53 | 4435124 | Стопорный палец | 2 |
| 55 | J950016 | Гайка | 4 |
| 57 | 4444286 | Упорная пластина 1.0mm | 4 |
| 58 | 4444287 | Упорная пластина 2.0mm | 2 |
| 59 | 4444288 | Упорная пластина 1.0mm | 2 |
| 60 | 4444289 | Упорная пластина 2.0mm | 1 |
| 61 | 4450012 | Упорная пластина 1.0mm | 4 |
| 62 | 4450011 | Упорная пластина 1.0mm | 2 |
| 66 | 4454561 | Кольцо | 2 |
| 67 | 4454560 | Палец | 2 |
| 71 | 4085479 | Пылезащитное уплотнение | 2 |
| 72 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
