Пилотные гидролинии (E) — HITACHI ZX360W-3

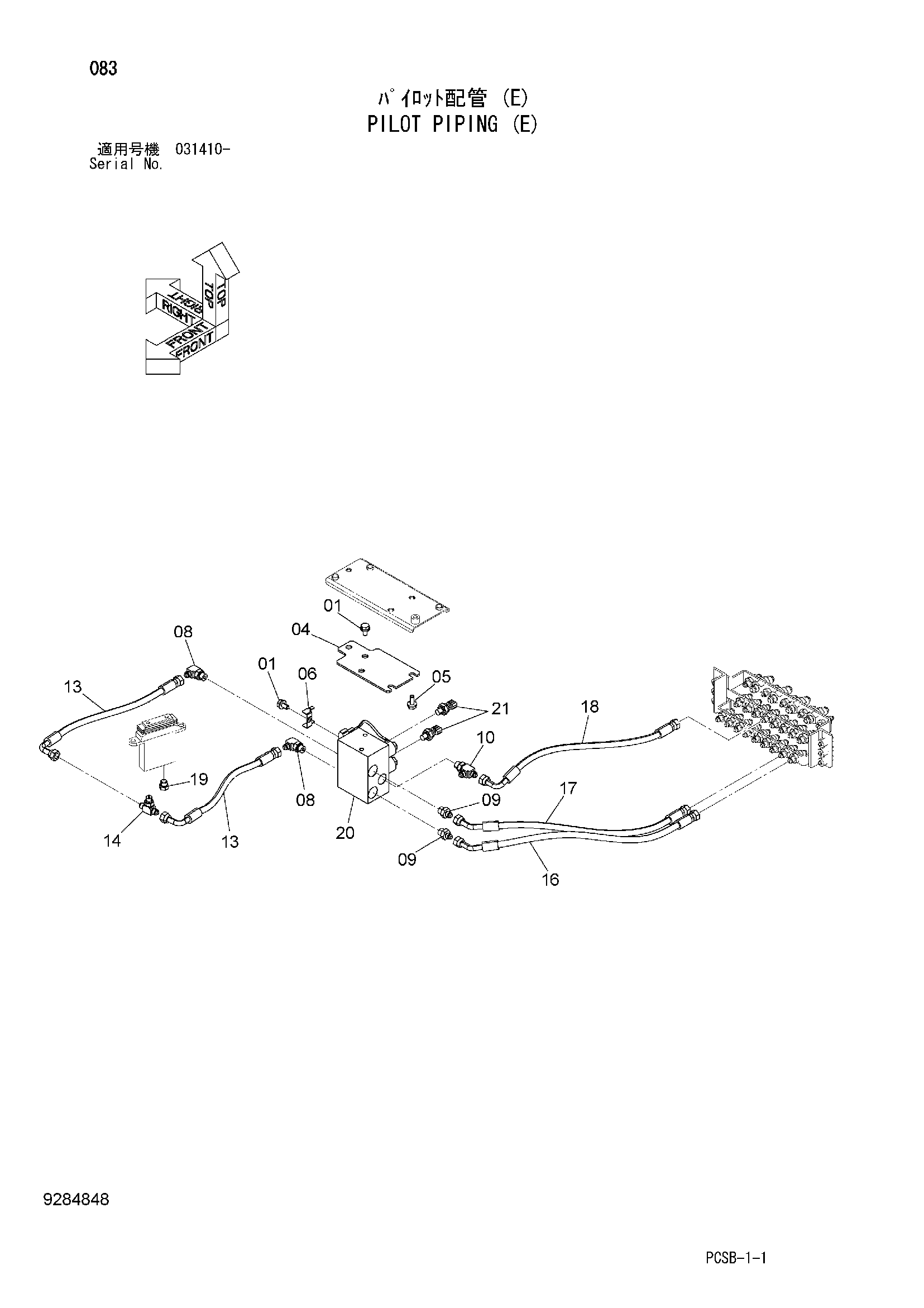

Заводская схема «Пилотные гидролинии (E)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4678080 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 3 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4602634 | Кронштейн | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4436254 | Шланг | 2 |
| 14 | A852523 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4678460 | Шланг | 1 |
| 17 | 4678461 | Шланг | 1 |
| 18 | 4678462 | Шланг | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4454840 | Клапан регулировочный | 1 |
| 21 | 4436535 | Датчик давления | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
