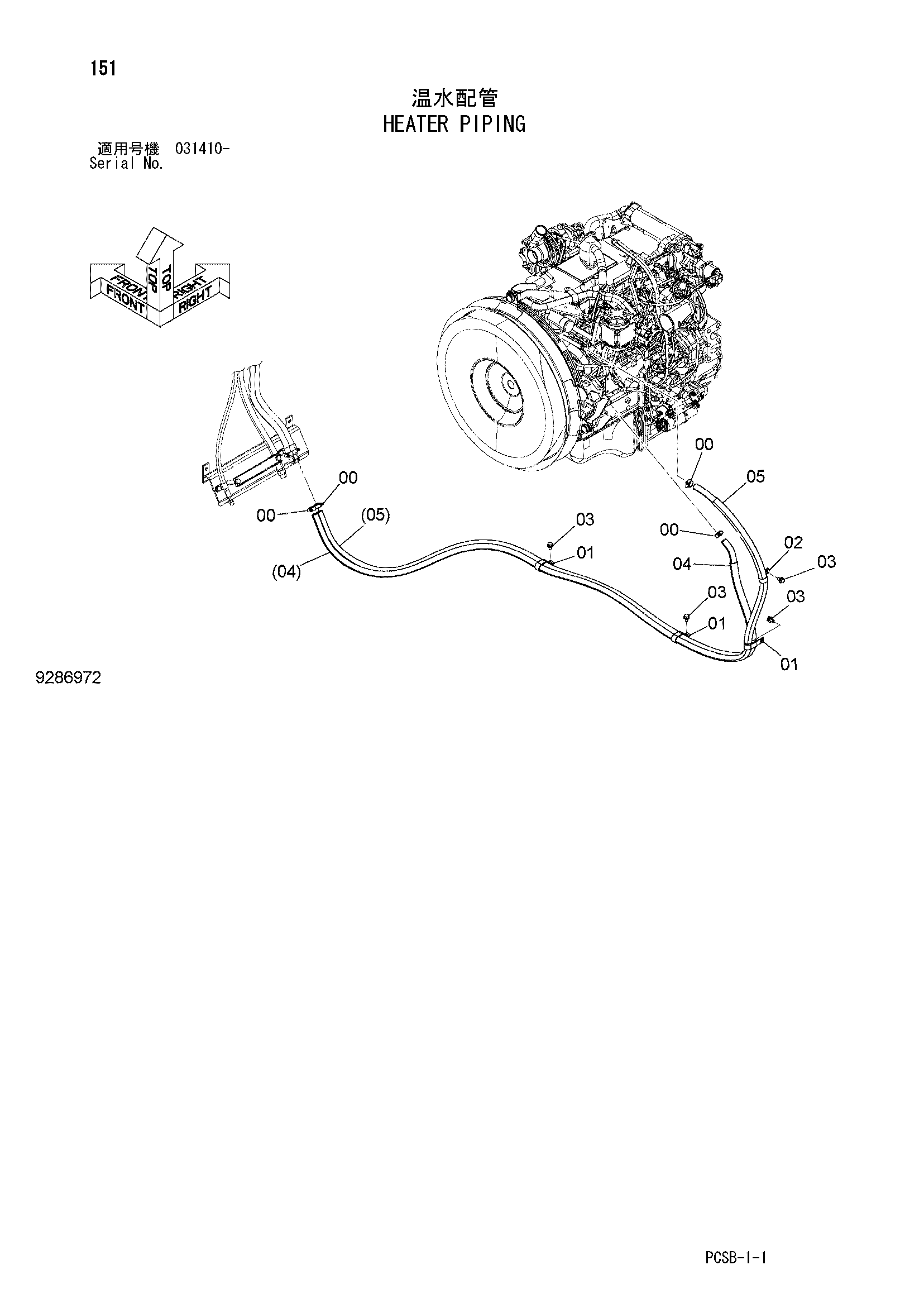

Отопитель трубопроводы — HITACHI ZX360W-3

Заводская схема «Отопитель трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4514699	Хомут шланга	4
01	4192034	Зажим	3
02	4192035	Зажим	1
03	J271020	Болт с шайбой	4
03A	J901020	Болт	1
03B	J222010	Шайба	1
04	9258994	Водяной шланг	1
04A	4341807	Водяной шланг	1
04B	4648207	Трубка	1
05	9258993	Водяной шланг	1
05A	4374370	Водяной шланг	1
05B	4648206	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
