Тормозной клапан — HITACHI ZX360W-3

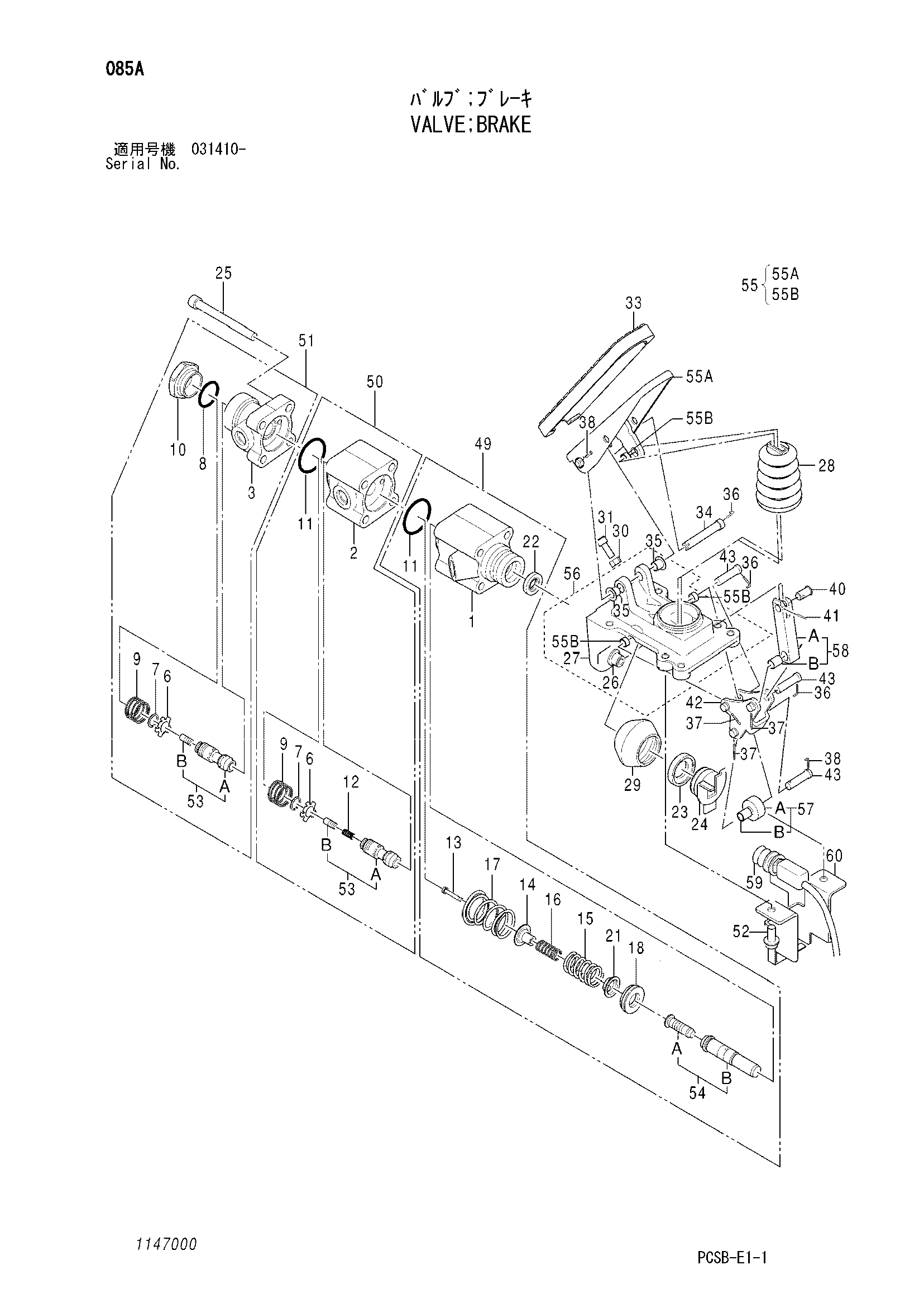

Заводская схема «Тормозной клапан» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4651246 | Тормозной клапан | 1 | |
| 7 | 0898722 | Стопорное кольцо | 2 |
| 8 | 0898726 | Уплотнительное кольцо | 1 |
| 9 | 0898723 | Пружина | 2 |
| 11 | 0898719 | Уплотнительное кольцо | 2 |
| 12 | 0898724 | Пружина | 1 |
| 22 | 0898720 | Масляное уплотнение | 1 |
| 23 | 0898701 | Ограничитель | 1 |
| 24 | 1147001 | Сиденье | 1 |
| 25 | 0898703 | Болт с внутренним шестигранником | 4 |
| 26 | 0898704 | Болт с внутренним шестигранником | 4 |
| 28 | 0898705 | Защитный чехол | 1 |
| 29 | 0898706 | Защитный чехол | 1 |
| 30 | 0898707 | Гайка | 1 |
| 31 | 0898708 | Болт с внутренним шестигранником | 1 |
| 33 | 0898709 | Накладка | 1 |
| 34 | 0898710 | Палец | 1 |
| 35 | 0898731 | Втулка | 2 |
| 36 | 0898711 | Палец | 4 |
| 37 | 0898712 | Шплинт | 3 |
| 38 | 0898713 | Шплинт | 1 |
| 40 | 0898714 | Палец | 1 |
| 41 | 0898715 | Пружинный штифт | 1 |
| 42 | 0898716 | Тяга | 1 |
| 43 | 0898717 | Палец | 3 |
| 49 | 1147002 | Фланец | 1 |
| 50 | 1147003 | Гидроцилиндр | 1 |
| 51 | 1147004 | Гидроцилиндр | 1 |
| 52 | 1147005 | Болт с внутренним шестигранником | 2 |
| 55 | 0898728 | Педаль в сборе | 1 |
| 55B | 0898729 | Втулка | 3 |
| 56 | 1147006 | Кронштейн | 1 |
| 57 | 0898732 | Каток в сборе | 1 |
| 57B | 0898733 | Втулка | 1 |
| 58 | 0898734 | Вилка в сборе | 1 |
| 58B | 0898733 | Втулка | 1 |
| 59 | 1147007 | Выключатель | 1 |
| 60 | 1147008 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
