Аутригер — HITACHI ZX360W-3

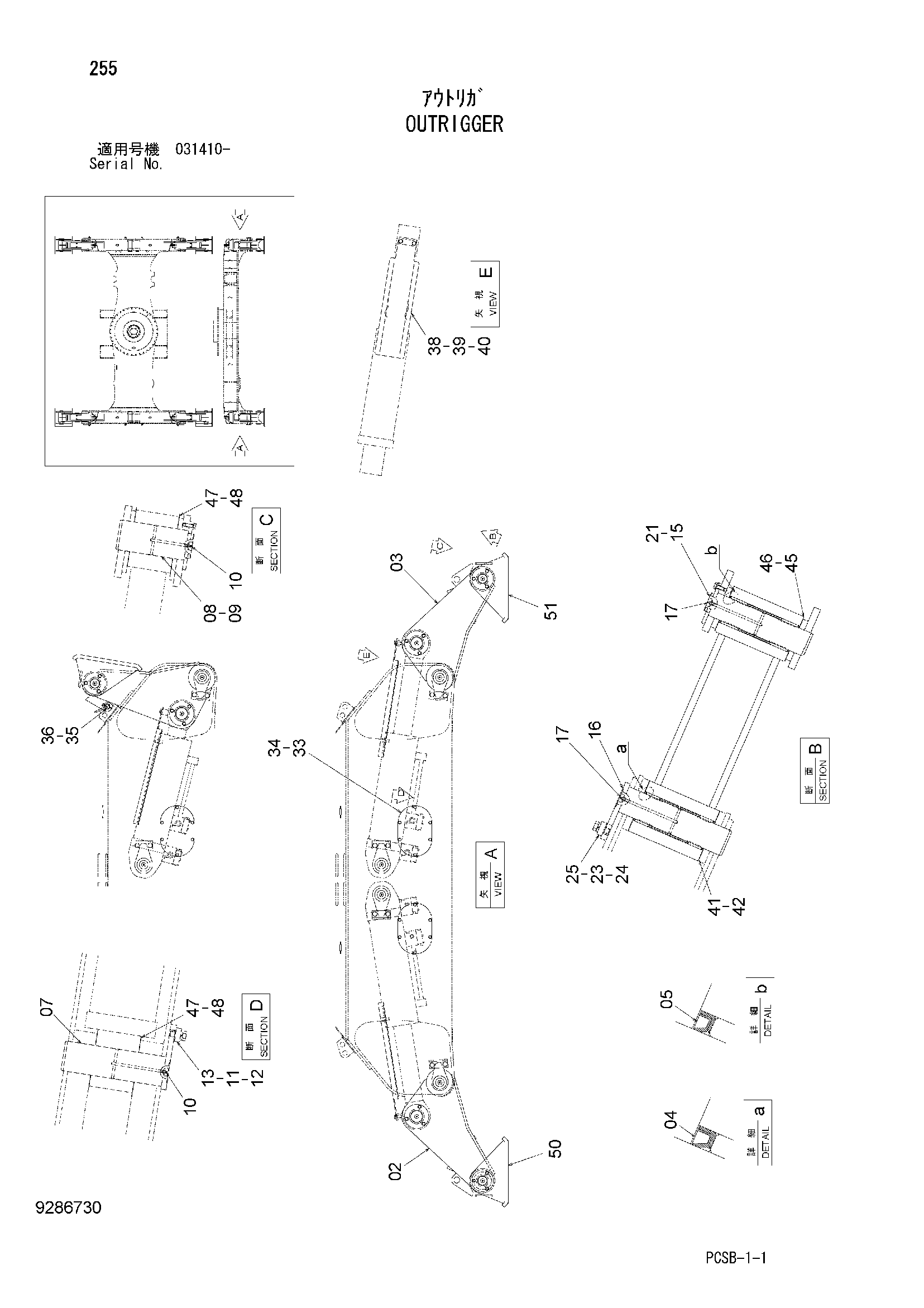

Заводская схема «Аутригер» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053933 | Поплавок | 2 |
| 01 | 7053941 | Поплавок | 2 |
| 02 | 8112128 | Тяга | 2 |
| 03 | 8112127 | Тяга | 2 |
| 04 | 4074008 | Пылезащитное уплотнение | 8 |
| 05 | 4067901 | Пылезащитное уплотнение | 8 |
| 07 | 8111984 | Палец | 4 |
| 08 | 8107312 | Палец | 4 |
| 09 | J271230 | Болт с шайбой | 12 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J75481 | Пресс-маслёнка | 8 |
| 11 | J912045 | Болт | 8 |
| 12 | A590920 | Пружинная шайба | 8 |
| 13 | 4335757 | Пластина | 8 |
| 15 | 8112311 | Палец | 4 |
| 16 | 8111996 | Палец | 4 |
| 17 | J75481 | Пресс-маслёнка | 8 |
| 21 | J271230 | Болт с шайбой | 12 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | J912045 | Болт | 8 |
| 24 | A590920 | Пружинная шайба | 8 |
| 25 | 4335757 | Пластина | 8 |
| 33 | 4678446 | Крышка | 4 |
| 34 | J271020 | Болт с шайбой | 24 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 9726346 | Стопорный палец | 4 |
| 36 | 487041 | Стопорный палец | 4 |
| 38 | 8112281 | Крышка гидроцилиндр. | 4 |
| 39 | J901665 | Болт | 8 |
| 40 | A590116 | Плоская шайба | 8 |
| 41 | 4361813 | Упорная пластина 1.0mm | 16 |
| 42 | 4361814 | Упорная пластина 2.0mm | 8 |
| 44 | 4361814 | Упорная пластина 2.0mm | 8 |
| 45 | 4361176 | Упорная пластина 1.0mm | 16 |
| 46 | 4361177 | Упорная пластина 2.0mm | 8 |
| 47 | 4373798 | Упорная пластина 1.0mm | 32 |
| 48 | 4373799 | Упорная пластина 2.0mm | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
