Передний детали (рукоять) — HITACHI ZX360W-3

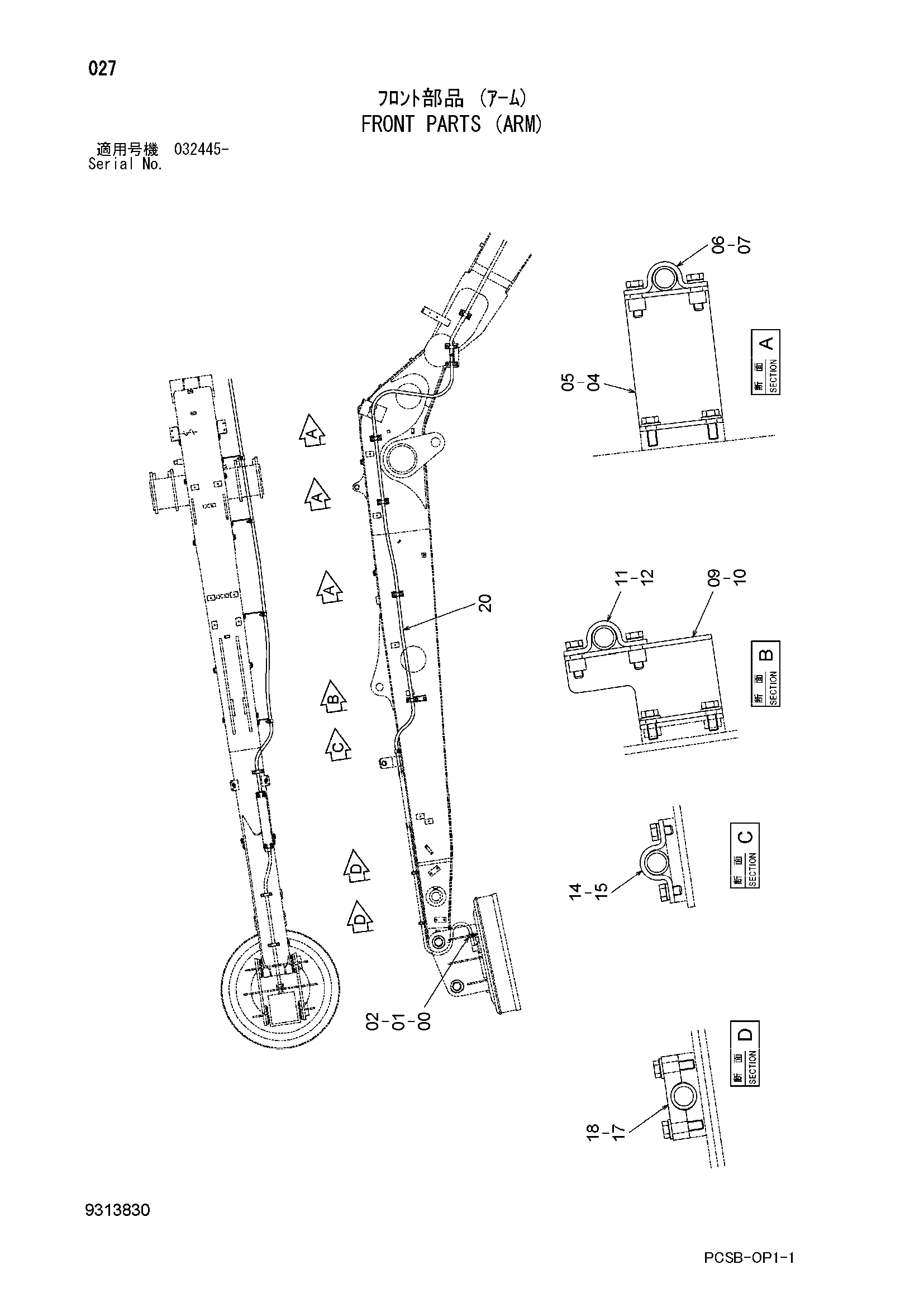

Заводская схема «Передний детали (рукоять)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4683589 | Пластина | 1 |
| 01 | 4035463 | Хомут трубки | 1 |
| 02 | 4609017 | Болт с шайбой | 2 |
| 04 | 8121210 | Кронштейн | 3 |
| 05 | J271230 | Болт с шайбой | 6 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4035463 | Хомут трубки | 3 |
| 07 | 4609017 | Болт с шайбой | 6 |
| 09 | 8120965 | Кронштейн | 1 |
| 10 | J271230 | Болт с шайбой | 2 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4035463 | Хомут трубки | 1 |
| 12 | 4609017 | Болт с шайбой | 2 |
| 14 | 4035463 | Хомут трубки | 1 |
| 15 | 4665514 | Болт с шайбой | 2 |
| 17 | 4665221 | Хомут трубки | 2 |
| 18 | J271245 | Болт с шайбой | 4 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4665325 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
