Фильтр (управление короб) — HITACHI ZX360W-3

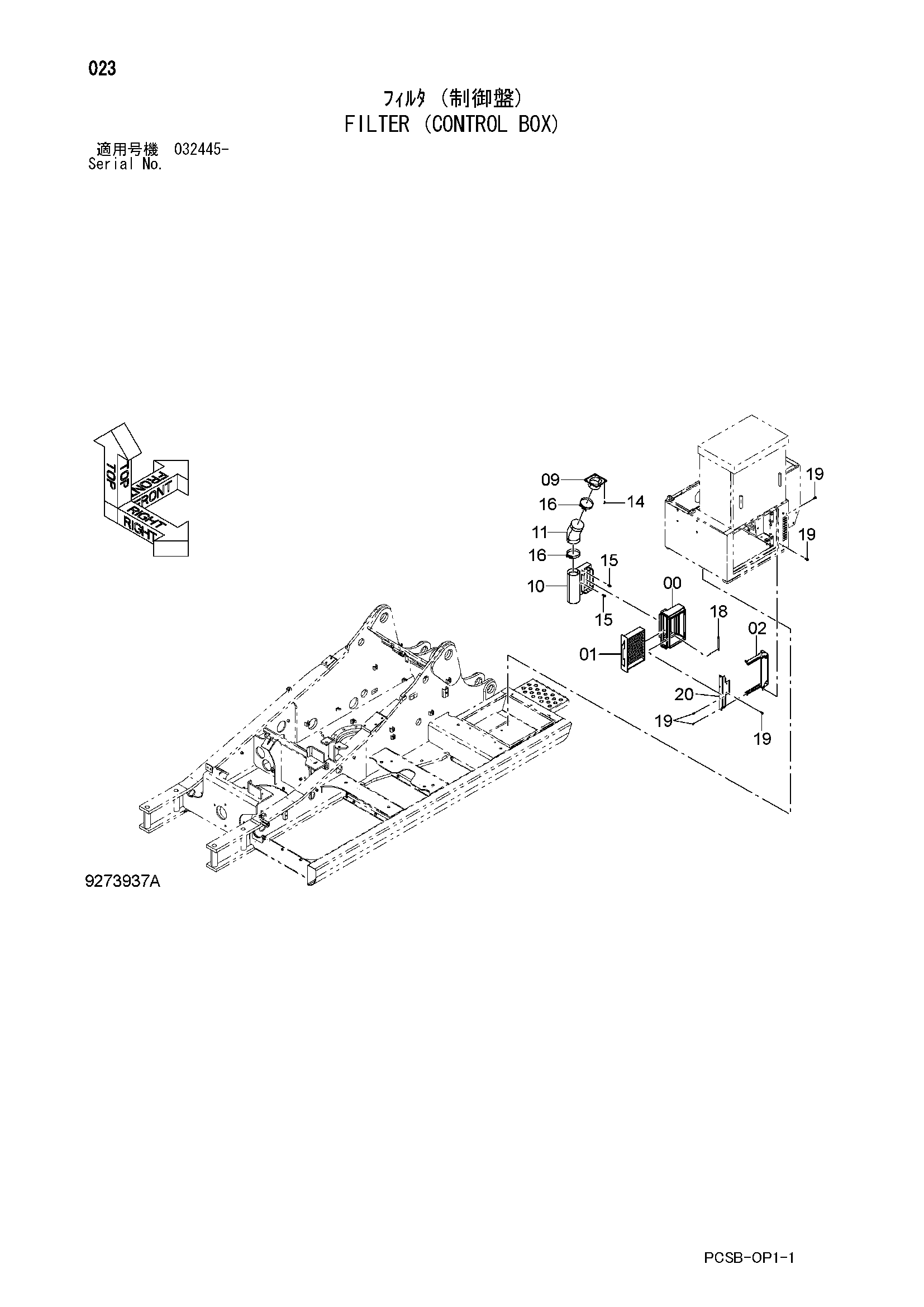

Заводская схема «Фильтр (управление короб)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426161 | Воздуховод | 1 |
| 01 | 4350249 | Фильтр | 1 |
| 02 | 7052208 | Кронштейн | 1 |
| 09 | 8108204 | Кронштейн | 1 |
| 10 | 7052209 | Воздуховод | 1 |
| 11 | 4666008 | Шланг | 1 |
| 14 | J460625 | Винт с шайбой | 4 |
| 15 | J260825 | Болт с шайбой | 2 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4263766 | Хомут шланга | 2 |
| 18 | 4669345 | Пластина | 1 |
| 19 | J260620 | Болт с шайбой | 10 |
| 19A | J900620 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | 8116242 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
