057: Выпускной трубопроводы — HITACHI ZX360W-3

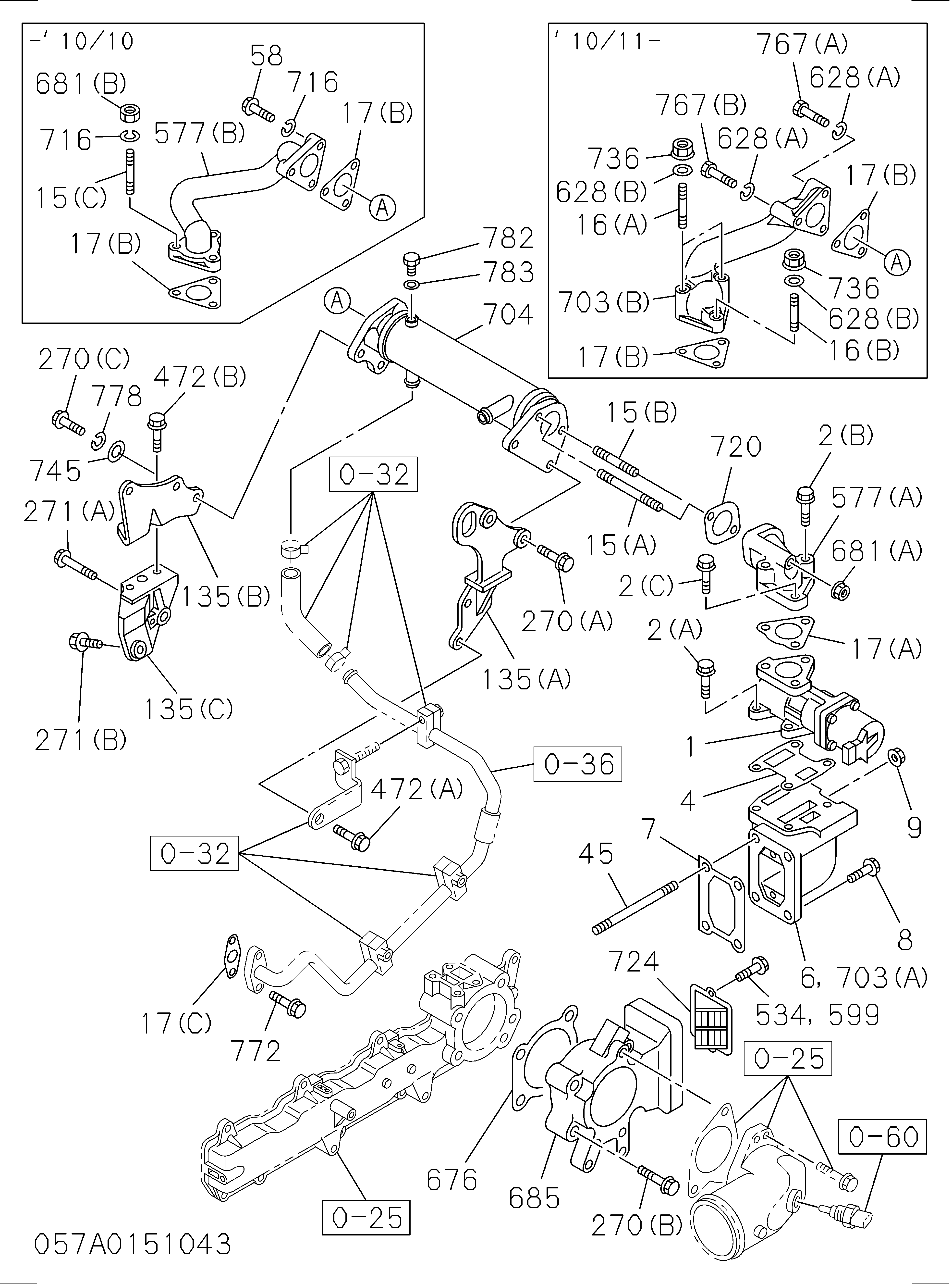

Заводская схема «057: Выпускной трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8980011912 | Клапан EGR | 1 |
| 001 | 8981795460 | Клапан EGR | 1 |
| 002(A) | 0280808250 | Болт EGR клапан | 4 |
| 002(A) | 0280508250 | Болт EGR клапан | 4 |
| 002(B) | 0280808600 | Болт EGR клапан | 2 |
| 002(B) | 0280508600 | Болт EGR клапан | 2 |
| 002(C) | 0280908300 | Болт EGR клапан | 1 |
| 002(C) | 0280608300 | Болт EGR клапан | 1 |
| 004 | 8980010240 | Прокладка EGR клапан | 1 |
| 007 | 8973745170 | Прокладка адаптер | 1 |
| 008 | 0281810300 | Болт EGR адаптер | 2 |
| 008 | 0281510300 | Болт EGR адаптер | 2 |
| 009 | 0911501100 | Гайка EGR адаптер | 2 |
| 009 | 0911801100 | Гайка EGR адаптер | 2 |
| 015(A) | 1093000890 | Шпилька EGR трубка | 1 |
| 015(B) | 9041108250 | Шпилька EGR трубка | 1 |
| 015(B) | 0410108250 | Шпилька EGR трубка | 1 |
| 015(C) | 8973780620 | Шпилька EGR трубка | 3 |
| 016(A) | 8941569400 | Шпилька EGR клапан | 2 |
| 016(B) | 8973780650 | Шпилька EGR клапан | 1 |
| 017(A) | 8980010230 | Прокладка EGR трубка | 1 |
| 017(B) | 8973679180 | Прокладка EGR трубка | 2 |
| 017(C) | 8971466840 | Прокладка EGR трубка | 1 |
| 045 | 1093021590 | Шпилька адаптер, EGR | 2 |
| 058 | 8943969740 | Болт трубка | 3 |
| 058 | 8980435280 | Болт трубка | 3 |
| 135(A) | 8973104982 | Кронштейн EGR | 1 |
| 135(B) | 8973767230 | Кронштейн EGR | 1 |
| 135(C) | 8973759520 | Кронштейн EGR | 1 |
| 270(A) | 0286508250 | Болт | 2 |
| 270(B) | 0280508500 | Болт | 4 |
| 270(C) | 8973780770 | Болт | 2 |
| 271(A) | 0281812450 | Болт кронштейн | 1 |
| 271(A) | 0281512450 | Болт кронштейн | 1 |
| 271(B) | 0286608250 | Болт кронштейн | 1 |
| 472(A) | 0281812300 | Болт кронштейн | 3 |
| 472(A) | 0281512300 | Болт кронштейн | 3 |
| 472(B) | 0286508250 | Болт кронштейн | 2 |
| 534 | 8981860000 | Болт VSV | 2 |
| 577(A) | 8980010211 | Трубка воздушный, EGR | 1 |
| 577(B) | 8973753690 | Трубка воздушный, EGR | 1 |
| 577(B) | 8981406510 | Трубка воздушный, EGR | 1 |
| 599 | 9034866120 | Винт клапан | 2 |
| 628(A) | 1095000100 | Шайба LK, EGR клапан | 3 |
| 628(B) | 5095000120 | Шайба LK, EGR клапан | 3 |
| 676 | 8973636440 | Прокладка трубка | 1 |
| 681(A) | 0911501080 | Гайка EGR трубка | 2 |
| 681(A) | 0911801080 | Гайка EGR трубка | 2 |
| 681(B) | 8970614011 | Гайка EGR трубка | 3 |
| 685 | 8973628341 | Корпус впускной, EGR | 1 |
| 703(A) | 8980010220 | Воздуховод EGR | 1 |
| 703(A) | 8981217690 | Воздуховод EGR | 1 |
| 703(B) | 8981820500 | Воздуховод EGR | 1 |
| 704 | 8973789392 | Радиатор в сборе EGR | 1 |
| 716 | 1095000100 | Шайба EGR трубка | 6 |
| 720 | 8973831140 | Прокладка радиатор | 1 |
| 724 | 8973628361 | Клапан реед | 1 |
| 724 | 8981171711 | Клапан реед | 1 |
| 724 | 8981842640 | Клапан реед | 1 |
| 736 | 8970614011 | Гайка воздуховод, EGR клапан | 3 |
| 745 | 9091647080 | Шайба PL, радиатор | 2 |
| 745 | 0916147080 | Шайба PL, радиатор | 2 |
| 767(A) | 8944492460 | Болт воздуховод, EGR | 1 |
| 767(B) | 8981586040 | Болт воздуховод, EGR | 2 |
| 772 | 0286508200 | Болт EGR трубка | 2 |
| 778 | 1095000100 | Шайба LK, радиатор | 2 |
| 782 | 1096040940 | Пробка EGR радиатор | 1 |
| 783 | 9095714100 | Прокладка пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
