Гидромотор трубопроводы (1) — HITACHI ZX360W-3

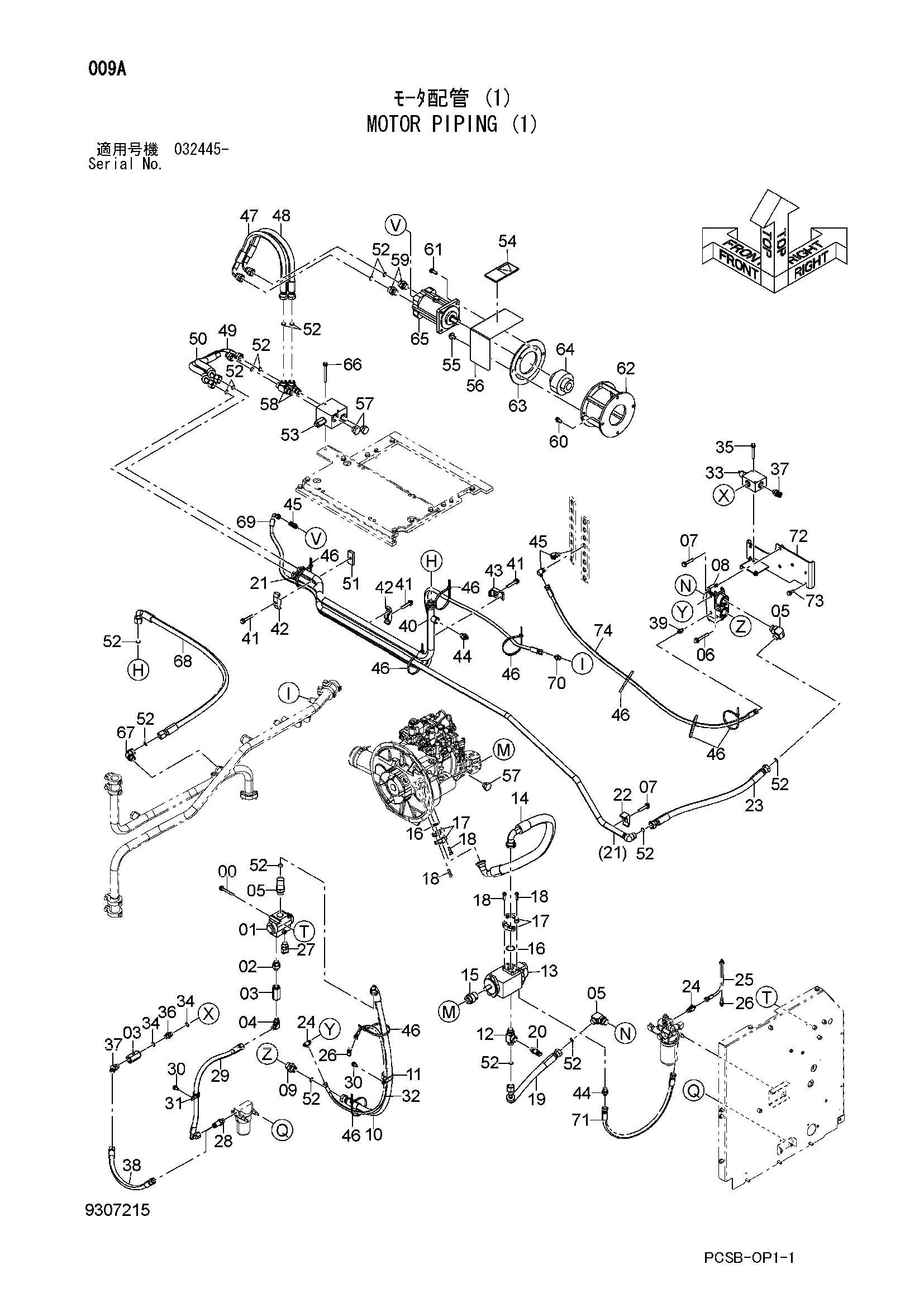

Заводская схема «Гидромотор трубопроводы (1)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271090 | Болт с шайбой | 3 |
| 00A | J901090 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | 4269315 | Клапан дивидер | 1 |
| 02 | 4364343 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 02B | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4363213 | Обратный клапан | 2 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853386 | Угловой штуцер | 3 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | J271285 | Болт с шайбой | 1 |
| 06A | J901285 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271265 | Болт с шайбой | 3 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4626057 | Клапан селектор | 1 |
| 09 | A853186 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4704566 | Шланг | 1 |
| 11 | 4190265 | Зажим | 1 |
| 12 | 4632384 | Тройник | 1 |
| 13 | 4668180 | Шестерённый насос | 1 |
| 14 | 4458327 | Шланг | 1 |
| 15 | 3092248 | Вал шестерня | 1 |
| 16 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | 4024049 | Разъёмный фланец | 4 |
| 18 | J781030 | Болт с внутренним шестигранником | 8 |
| 19 | 4704567 | Шланг | 1 |
| 20 | 4436271 | Датчик давления | 1 |
| 20A | 4365826 | Уплотнительное кольцо | 1 |
| 21 | 8113039 | Трубка | 1 |
| 22 | 4190126 | Хомут трубки | 1 |
| 23 | 4704570 | Шланг | 1 |
| 24 | A852422 | Тройник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4249350 | Шланг | 1 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4353073 | Угловой штуцер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852444 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4704574 | Шланг | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4190263 | Зажим | 1 |
| 32 | 4704493 | Шланг | 1 |
| 33 | 4601969 | Клапан регулировочный | 1 |
| 34 | 4506418 | Уплотнительное кольцо | 2 |
| 35 | J271080 | Болт с шайбой | 2 |
| 35A | J901080 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4362457 | Адаптер | 1 |
| 37 | A852244 | Угловой штуцер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4704572 | Шланг | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 8113038 | Трубка | 1 |
| 41 | J271270 | Болт с шайбой | 3 |
| 41A | J901270 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4153488 | Хомут трубки | 2 |
| 43 | 4190127 | Хомут трубки | 1 |
| 44 | A852144 | Адаптер | 2 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | A852333 | Угловой штуцер | 3 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4121859 | Ленточный зажим | 9 |
| 47 | 4705793 | Шланг | 1 |
| 48 | 4705794 | Шланг | 1 |
| 49 | 4705795 | Шланг | 1 |
| 50 | 4705796 | Шланг | 1 |
| 51 | 4240704 | Седло винта | 1 |
| 52 | 4187308 | Уплотнительное кольцо | 16 |
| 53 | 4662178 | Предохранительный клапан | 1 |
| 54 | 3089910 | Предупреждающая табличка | 1 |
| 55 | J281230 | Болт с шайбой | 4 |
| 55A | J901230 | Болт | 1 |
| 55B | 4249324 | Шайба | 1 |
| 56 | 4669470 | Крышка | 1 |
| 57 | A885006 | Пробка | 3 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | A853466 | Тройник | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | A853166 | Адаптер | 2 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4609016 | Болт с шайбой | 4 |
| 61 | 4614637 | Болт с шайбой | 4 |
| 62 | 7030180 | Кронштейн | 1 |
| 63 | 3077321 | Кронштейн | 1 |
| 64 | 4463399 | Быстросъёмное устройство | 1 |
| 65 | 4353122 | Гидромотор | 1 |
| 66 | 4282721 | Болт с шайбой | 2 |
| 67 | A853366 | Угловой штуцер | 1 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 68 | 4704761 | Шланг | 1 |
| 69 | 9311947 | В сборе шланг | 1 |
| 69A | 4704553 | Шланг | 1 |
| 69B | 4327315 | Защитный кожух | 6 |
| 70 | A852133 | Адаптер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4704556 | Шланг | 1 |
| 72 | 8119128 | Кронштейн | 1 |
| 73 | J271030 | Болт с шайбой | 4 |
| 73A | J901030 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | 9311948 | В сборе шланг | 1 |
| 74A | 4704550 | Шланг | 1 |
| 74B | 4327315 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
