Трубопроводы системы смазки (9.7m стрела) — HITACHI ZX360W-3

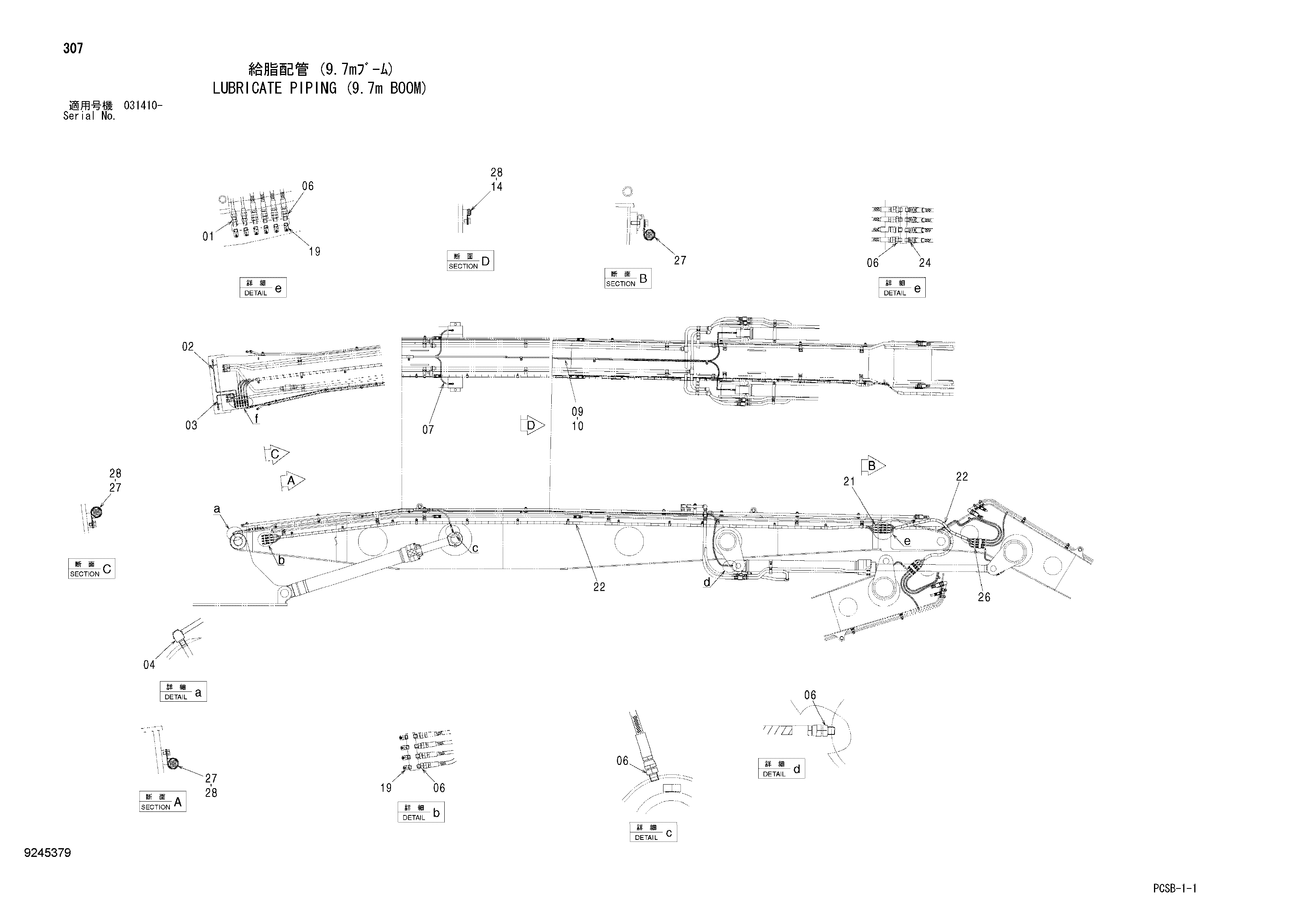

Заводская схема «Трубопроводы системы смазки (9.7m стрела)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4626097 | Трубка | 1 |
| 03 | 4630747 | Трубка | 1 |
| 04 | 4345297 | Штуцер трубки | 2 |
| 06 | 4154651 | Адаптер | 16 |
| 07 | 4609354 | Шланг | 2 |
| 09 | 4630790 | Шланг | 2 |
| 10 | 4327293 | Защитный кожух | 8 |
| 14 | 4192018 | Зажим | 3 |
| 19 | 4066158 | Штуцер | 10 |
| 21 | 4630791 | Шланг | 4 |
| 22 | 4487204 | Защитный кожух | 6 |
| 24 | 4154655 | Угловой штуцер | 4 |
| 26 | 4488150 | Шланг | 4 |
| 27 | 4190264 | Зажим | 17 |
| 28 | J271016 | Болт с шайбой | 19 |
| 28A | J901016 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
