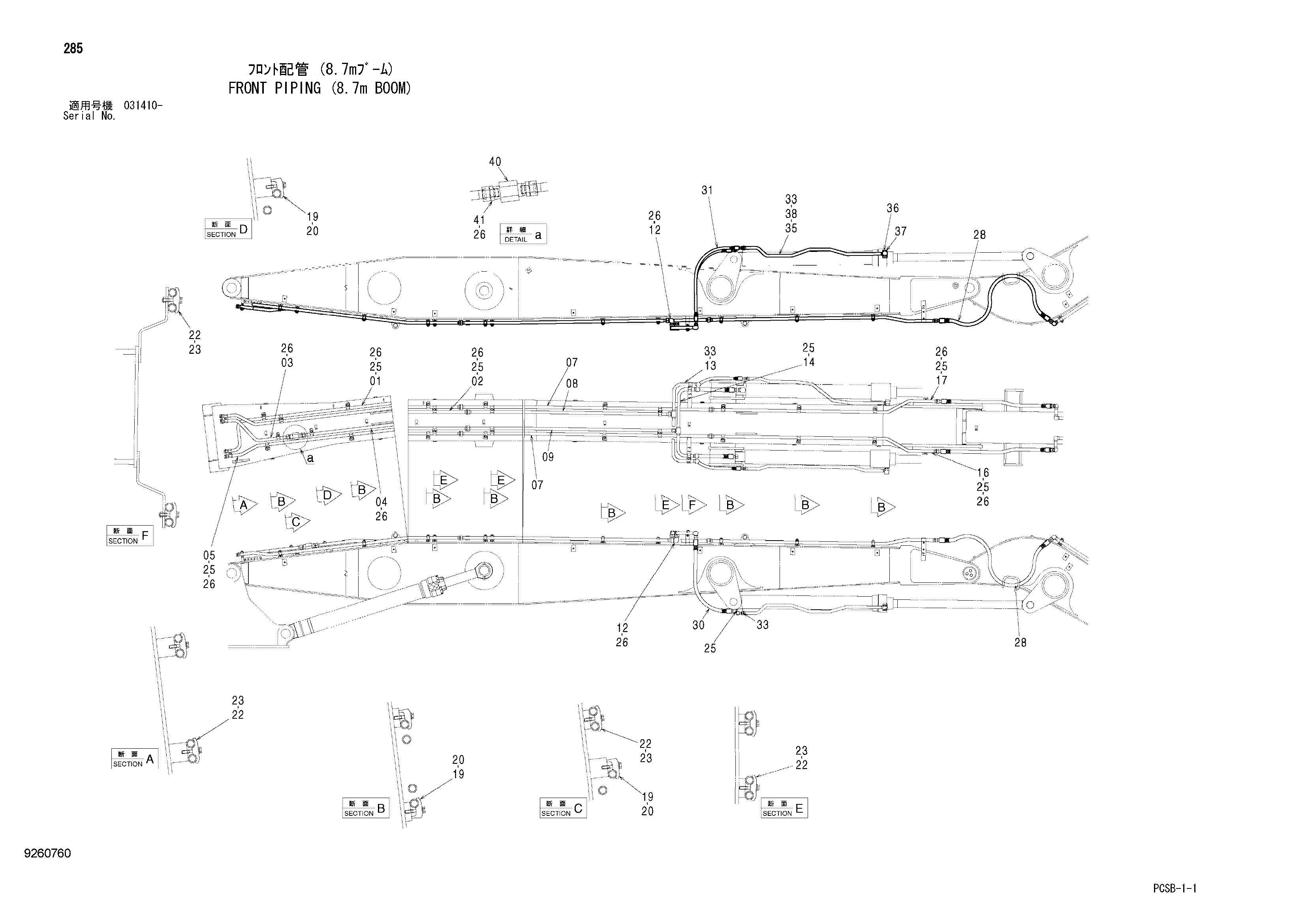

Гидролинии рабочего оборудования (8.7m стрела) — HITACHI ZX360W-3
Заводская схема «Гидролинии рабочего оборудования (8.7m стрела)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8103895 | Трубка | 1 |
| 02 | 8103894 | Трубка | 1 |
| 03 | 8103893 | Трубка | 1 |
| 04 | 8103892 | Трубка | 1 |
| 05 | 8103891 | Трубка | 1 |
| 07 | 8103889 | Трубка | 2 |
| 08 | 8103887 | Трубка | 1 |
| 09 | 8103886 | Трубка | 1 |
| 12 | 4208474 | Угловой штуцер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 8103897 | Трубка | 1 |
| 14 | 8103898 | Трубка | 1 |
| 16 | 8103884 | Трубка | 1 |
| 17 | 8104073 | Трубка | 1 |
| 19 | 4190127 | Хомут трубки | 18 |
| 20 | J271270 | Болт с шайбой | 18 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4189860 | Хомут трубки | 11 |
| 23 | J271270 | Болт с шайбой | 11 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4187328 | Уплотнительное кольцо | 9 |
| 26 | 4187329 | Уплотнительное кольцо | 11 |
| 28 | 4400853 | Шланг | 2 |
| 30 | 4297375 | Шланг | 2 |
| 31 | 4307345 | Шланг | 2 |
| 33 | 4187308 | Уплотнительное кольцо | 4 |
| 35 | 9763749 | Трубка | 1 |
| 36 | J781260 | Болт с внутренним шестигранником | 2 |
| 37 | J781245 | Болт с внутренним шестигранником | 2 |
| 38 | 966993 | Уплотнительное кольцо | 1 |
| 40 | 9075046 | Клапан | 1 |
| 41 | 4207425 | Адаптер | 2 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
