Гидроцилиндр рукояти (левый) — HITACHI ZX360W-3

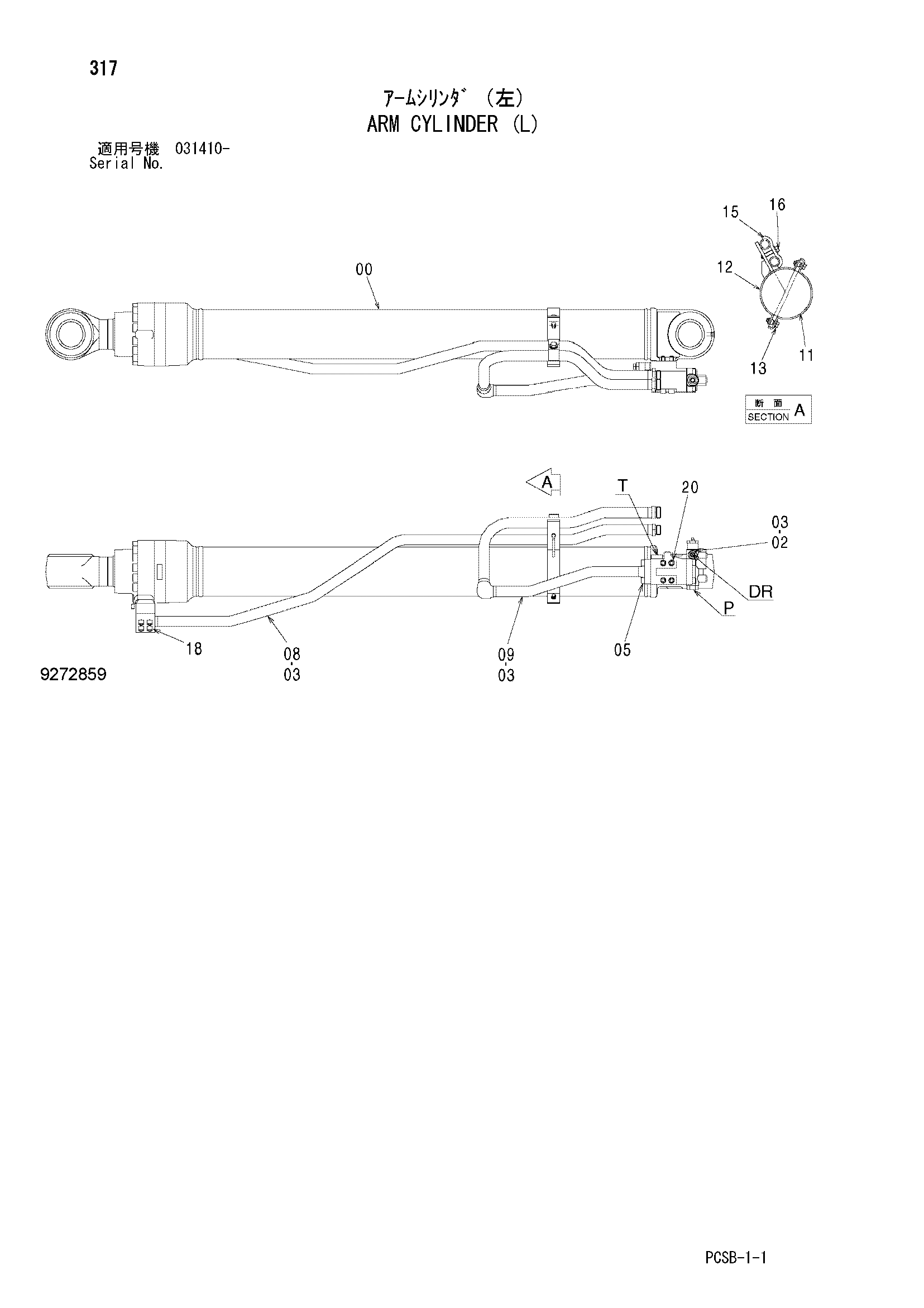

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9169805 | Гидроцилиндр рукояти | 1 |
| 00A | 4385638 | Гидроцилиндр рукояти | 1 |
| 00B | 4352399 | Втулка | 1 |
| 02 | 4422632 | Удерживающий клапан | 1 |
| 03 | A811035 | Уплотнительное кольцо | 3 |
| 05 | J781240 | Болт с внутренним шестигранником | 4 |
| 08 | 9763749 | Трубка | 1 |
| 09 | 8100432 | Трубка | 1 |
| 11 | 3104733 | Хомут | 1 |
| 12 | 8100433 | Хомут | 1 |
| 13 | J271035 | Болт с шайбой | 2 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4229234 | Хомут трубки | 1 |
| 16 | J271255 | Болт с шайбой | 1 |
| 16A | J901255 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | J781245 | Болт с внутренним шестигранником | 4 |
| 20 | 4317620 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
