Гидролинии хода — HITACHI ZX360W-3

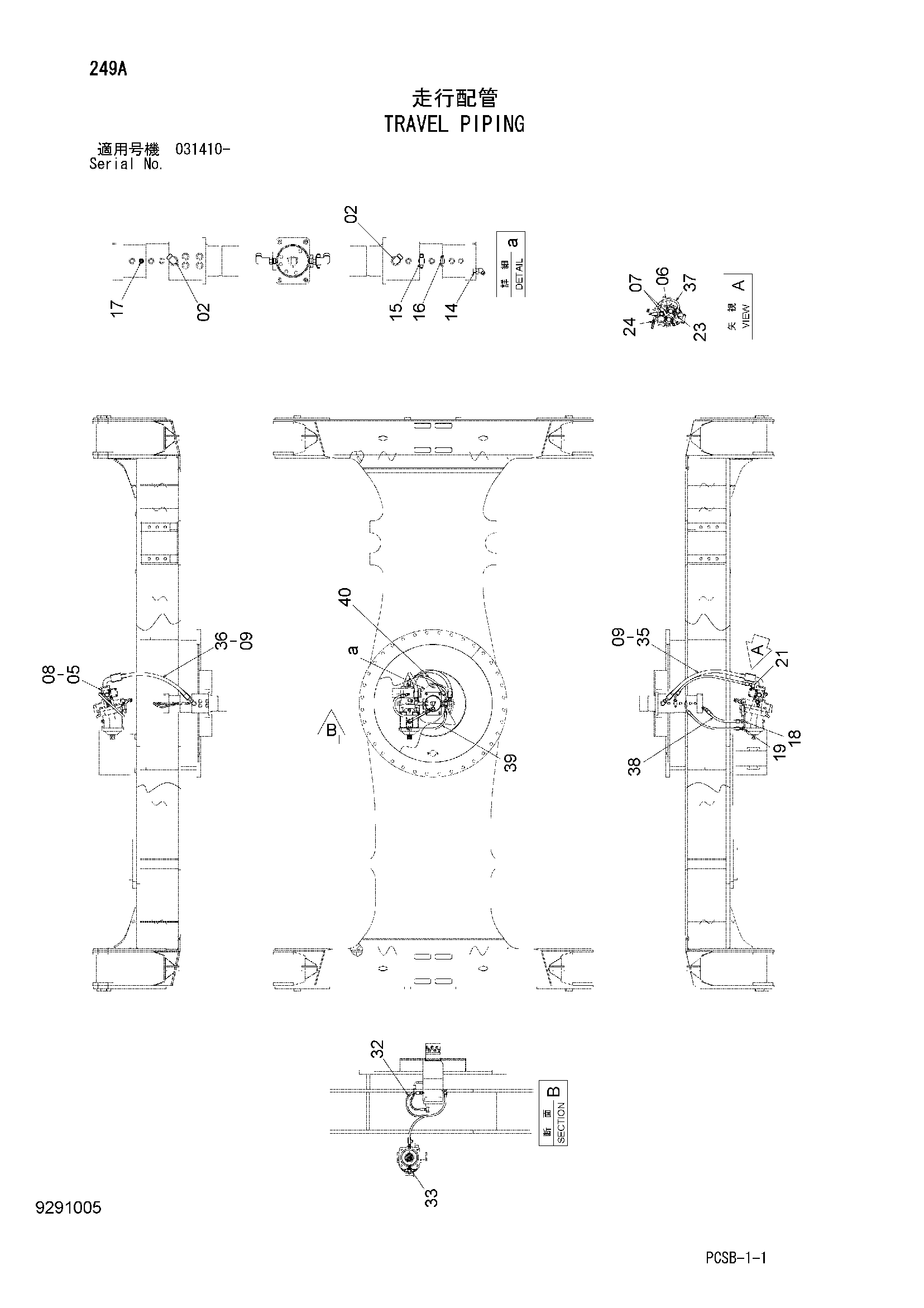

Заводская схема «Гидролинии хода» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4267201 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4089703 | Разъёмный фланец | 4 |
| 06 | J781406 | Болт с внутренним шестигранником | 6 |
| 07 | J781445 | Болт с внутренним шестигранником | 2 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 9290344 | Шланг в сборе | 1 |
| 11A | 4683999 | Шланг | 1 |
| 11B | 4446406 | Защитный кожух | 2 |
| 12 | 9290343 | Шланг в сборе | 1 |
| 12A | 4683998 | Шланг | 1 |
| 12B | 4446406 | Защитный кожух | 2 |
| 14 | A852244 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4266330 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852523 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852123 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4603159 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4353073 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4472817 | Адаптер | 1 |
| 24A | 4472733 | Уплотнительное кольцо | 1 |
| 28 | 9290351 | Шланг в сборе | 1 |
| 28A | 4327293 | Защитный кожух | 1 |
| 28B | 4445725 | Шланг | 1 |
| 29 | 9290354 | Шланг в сборе | 1 |
| 29A | 4332596 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 9290357 | Шланг в сборе | 1 |
| 30A | 4304469 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 2 |
| 32 | 9293613 | Шланг в сборе | 1 |
| 32A | 4351104 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 4174541 | Пробка | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
