Пилотные гидролинии (B) — HITACHI ZX360W-3

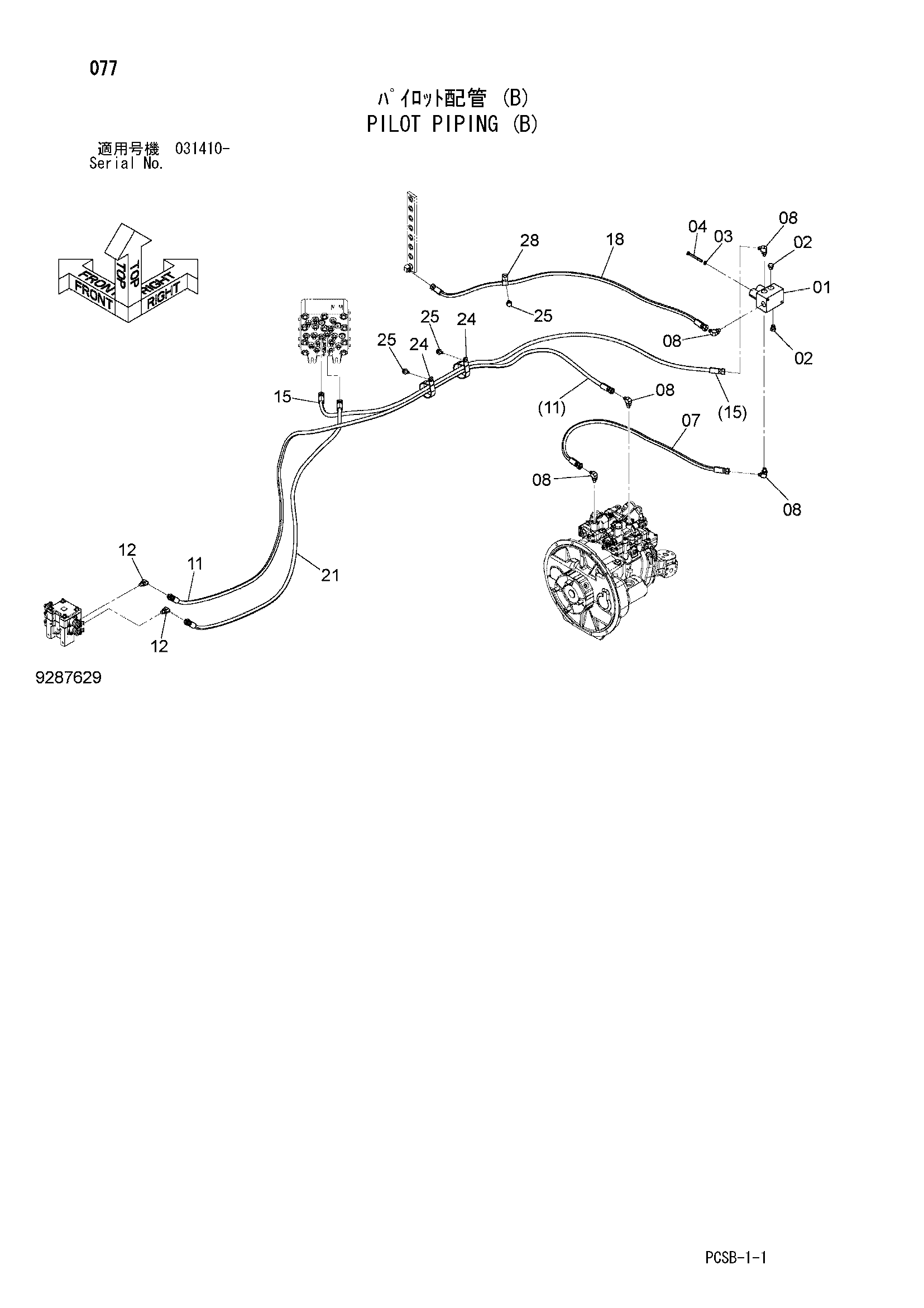

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9223058 | Электромагнитный клапан | 1 |
| 02 | A885002 | Пробка | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | J900880 | Болт | 2 |
| 07 | 4218435 | Шланг | 1 |
| 08 | A852323 | Угловой штуцер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4683011 | Шланг | 1 |
| 12 | A852223 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4683012 | Шланг | 1 |
| 18 | 4679707 | Шланг | 1 |
| 21 | 4683013 | Шланг | 1 |
| 24 | 4190265 | Зажим | 2 |
| 25 | J271020 | Болт с шайбой | 3 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4190253 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
