Каталог запчастей HITACHI
Инструмент короб крышка — HITACHI ZX360W-3

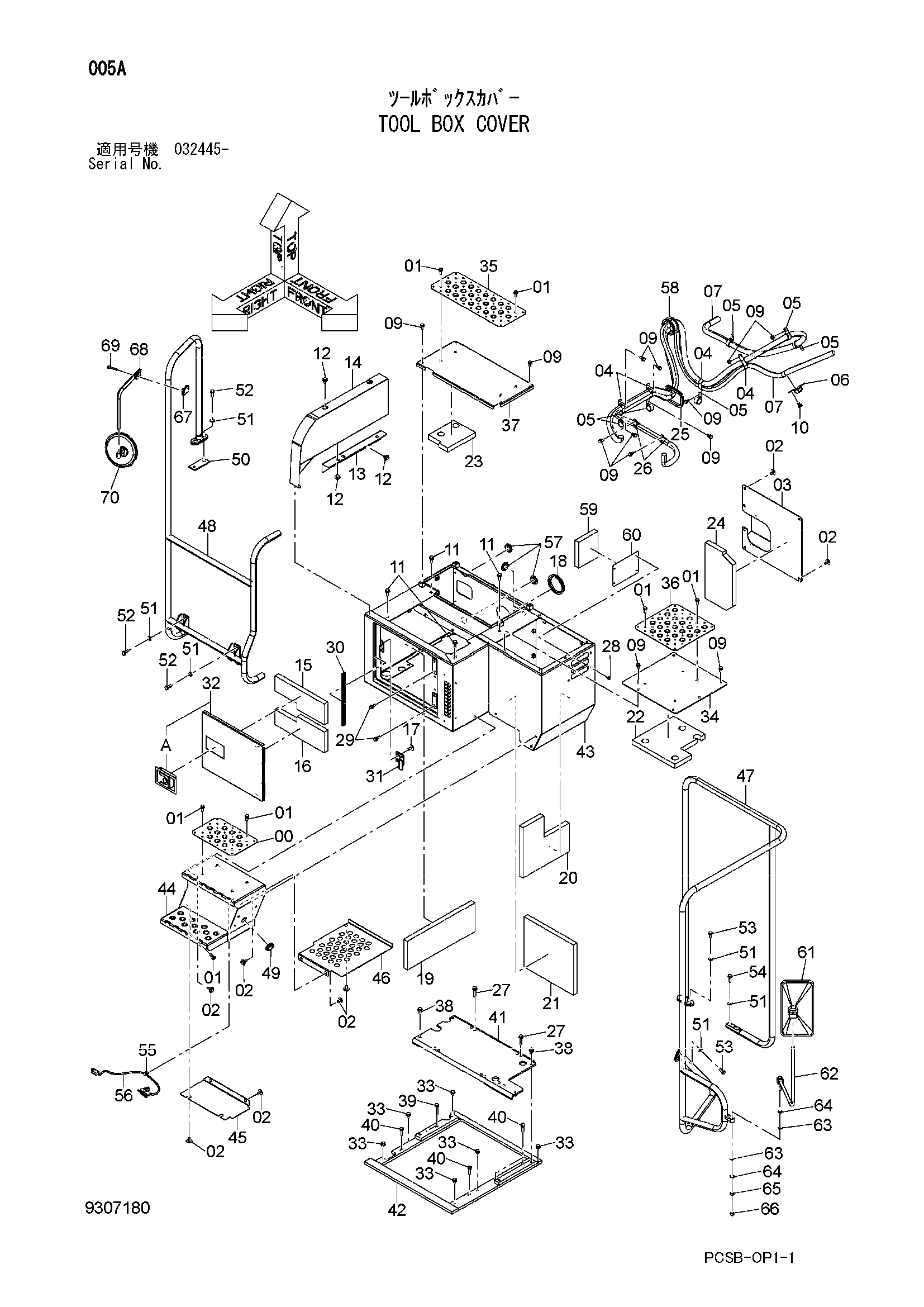

Заводская схема «Инструмент короб крышка» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3118391 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 14 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 17 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 8113041 | Крышка | 1 |
| 04 | 4411911 | Зажим | 4 |
| 05 | 4190264 | Зажим | 6 |
| 06 | 4668451 | Хомут трубки | 1 |
| 07 | 4483430 | Трубка | 2 |
| 09 | J271025 | Болт с шайбой | 18 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4665514 | Болт с шайбой | 2 |
| 11 | J271235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J281025 | Болт с шайбой | 6 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 3112071 | Кронштейн | 1 |
| 14 | 7054295 | Крышка | 1 |
| 15 | 4671312 | Резиновая прокладка | 1 |
| 16 | 4671311 | Резиновая прокладка | 1 |
| 17 | J281235 | Болт с шайбой | 2 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4093813 | Резиновая втулка | 1 |
| 19 | 4668387 | Резиновая прокладка | 1 |
| 20 | 4668416 | Резиновая прокладка | 1 |
| 21 | 4668417 | Резиновая прокладка | 1 |
| 22 | 4668418 | Резиновая прокладка | 1 |
| 23 | 4668419 | Резиновая прокладка | 1 |
| 24 | 4668420 | Резиновая прокладка | 1 |
| 25 | 4669339 | Уплотнительная окантовка | 1 |
| 26 | 4192035 | Зажим | 2 |
| 27 | J271255 | Болт с шайбой | 4 |
| 27A | J901255 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J260816 | Болт с шайбой | 4 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | J271035 | Болт с шайбой | 4 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4663783 | Уплотнительная окантовка | 1 |
| 31 | 4351140 | Ограничитель | 1 |
| 32 | 7051908 | Дверь | 1 |
| 32A | 4361766 замена: 4361768 | Блокировка в сборе | 1 |
| 32A | 4361768 | Блокировка в сборе | 1 |
| 33 | J271220 | Болт с шайбой | 6 |
| 33A | J901220 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 8107698 | Крышка | 1 |
| 35 | 3109449 | Крышка | 1 |
| 36 | 3109394 | Крышка | 1 |
| 37 | 8107707 | Крышка | 1 |
| 38 | J271230 | Болт с шайбой | 4 |
| 38A | J901230 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | J271065 | Болт с шайбой | 1 |
| 39A | J901065 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271045 | Болт с шайбой | 4 |
| 40A | J901045 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 8107701 | Кронштейн | 1 |
| 42 | 7051906 | Базовый | 1 |
| 43 | 5011143 | Крышка | 1 |
| 44 | 6027605 | Короб | 1 |
| 45 | 4704883 | Пластина | 1 |
| 46 | 8119187 | Крышка | 1 |
| 47 | 7057488 | Стойка | 1 |
| 48 | 7057487 | Стойка | 1 |
| 49 | 4312368 | Резиновая втулка | 1 |
| 50 | 4693403 | Проставка | 1 |
| 51 | J222012 | Шайба | 12 |
| 52 | J921235 | Болт | 6 |
| 53 | J921230 | Болт | 4 |
| 54 | J921240 | Болт | 2 |
| 55 | 4449250 | Зажим | 1 |
| 56 | 4710089 | Жгут проводов | 1 |
| 57 | 4276215 | Резиновая втулка | 3 |
| 58 | 4671309 | Резиновая втулка | 1 |
| 59 | 4704882 | Резиновая прокладка | 1 |
| 60 | 9771465 | Кронштейн | 1 |
| 61 | 4483924 | Зеркало | 1 |
| 62 | 8108970 | Стойка | 1 |
| 63 | 4172172 | Тарельчатая пружина | 2 |
| 64 | J253112 | Плоская шайба | 2 |
| 65 | J231212 | Гайка | 1 |
| 66 | 4449509 | Гайка колпачок | 1 |
| 67 | 4425481 | Хомут | 1 |
| 68 | 8077521 | Стойка | 1 |
| 69 | J260855 | Болт с шайбой | 2 |
| 69A | J900855 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 70 | 4603387 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
