Шланг защита от разрыва клапан трубопроводы (рукоять)(верхняя платформа) — HITACHI ZX360W-3

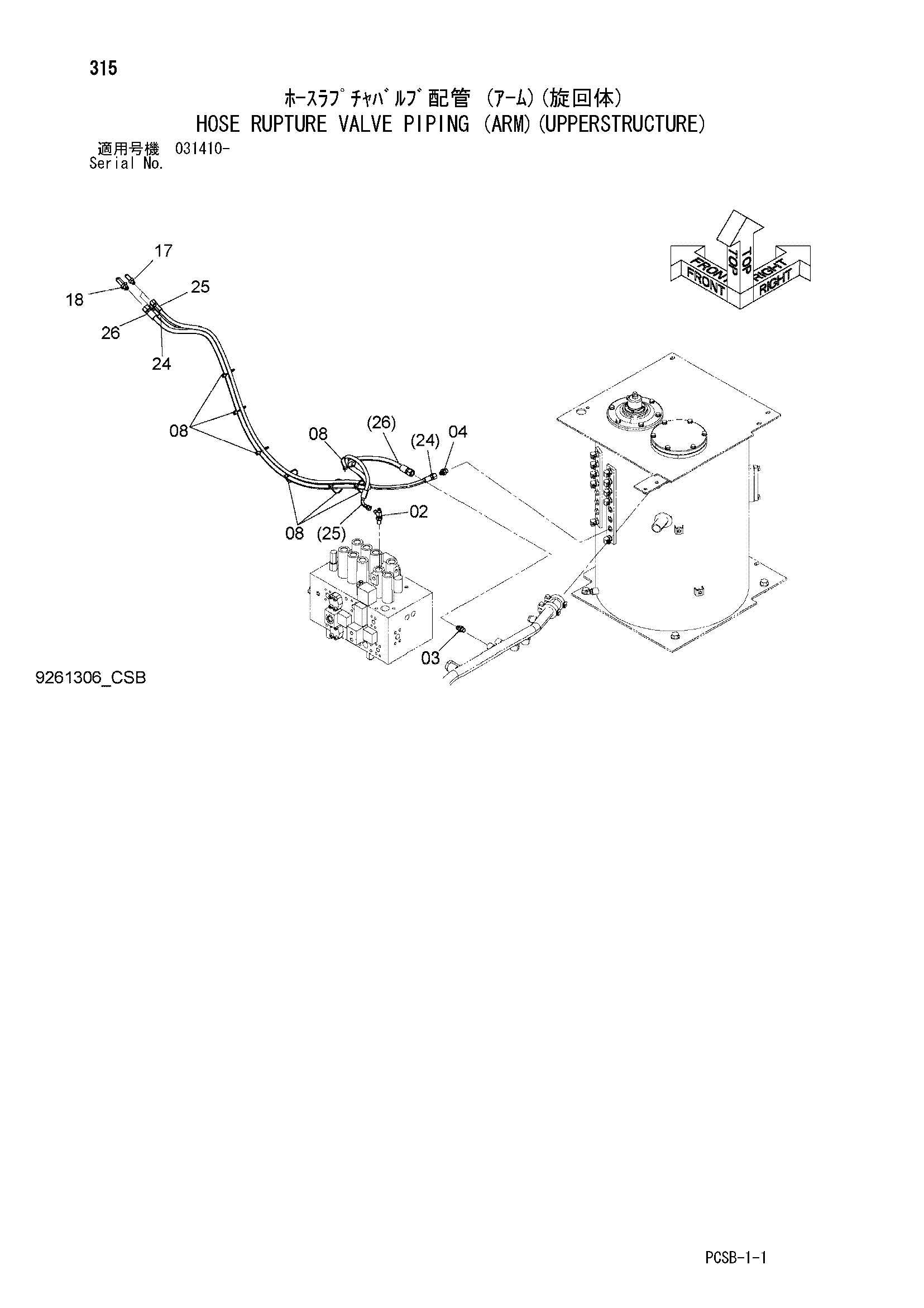

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(верхняя платформа)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852134 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 7 |
| 17 | 4202532 | Адаптер | 2 |
| 18 | 4315207 | Адаптер | 1 |
| 24 | 9268707 | Шланг в сборе | 1 |
| 24A | 4660285 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 6 |
| 25 | 9267969 | Шланг в сборе | 1 |
| 25A | 4659382 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 5 |
| 26 | 9267973 | Шланг в сборе | 1 |
| 26A | 4375313 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
