Крышка (1) — HITACHI ZX360LC-HHE

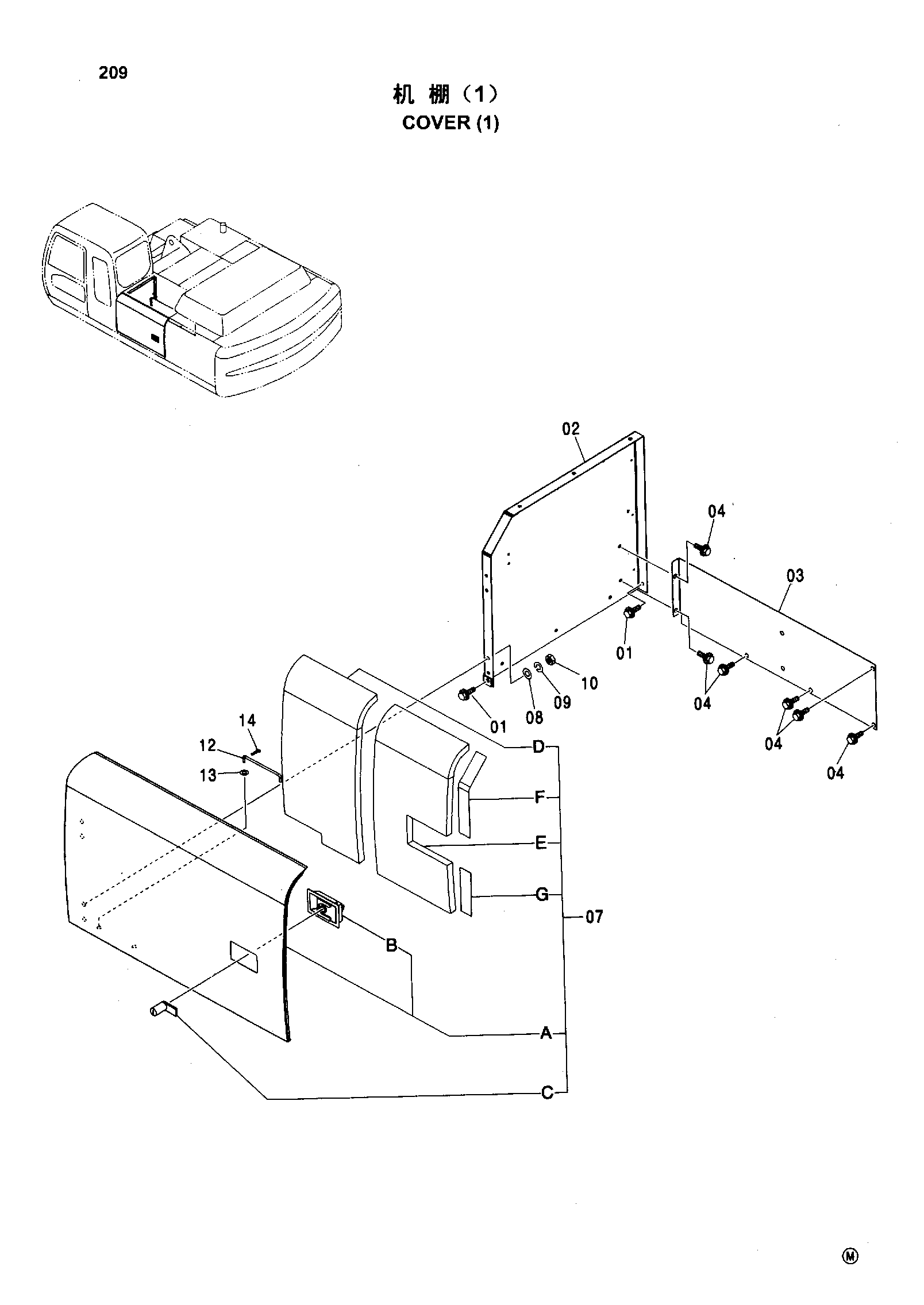

Заводская схема «Крышка (1)» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | 7040380 | Крышка | 1 |
| 03 | 3089827 | Крышка | 1 |
| 04 | J031030 | Болт с шайбой | 6 |
| 07 | 7038798 | Дверь в сборе | 1 |
| 07A | 5007209 | Дверь | 1 |
| 07B | 4409395 замена: 4409394 | Замок | 1 |
| 07B | 4409394 | Дверь блокировка | 1 |
| 07C | 4409396 замена: 4409394 | Гидроцилиндр. блокировка | 1 |
| 07C | 4409394 | Дверь блокировка | 1 |
| 07D | 4440446 | Резиновая прокладка | 1 |
| 07E | 4440996 | Резиновая прокладка | 1 |
| 07F | 4453760 | Резиновая прокладка | 1 |
| 07G | 4453765 | Резиновая прокладка | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J950010 | Гайка | 4 |
| 12 | 4341788 | Стойка | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
