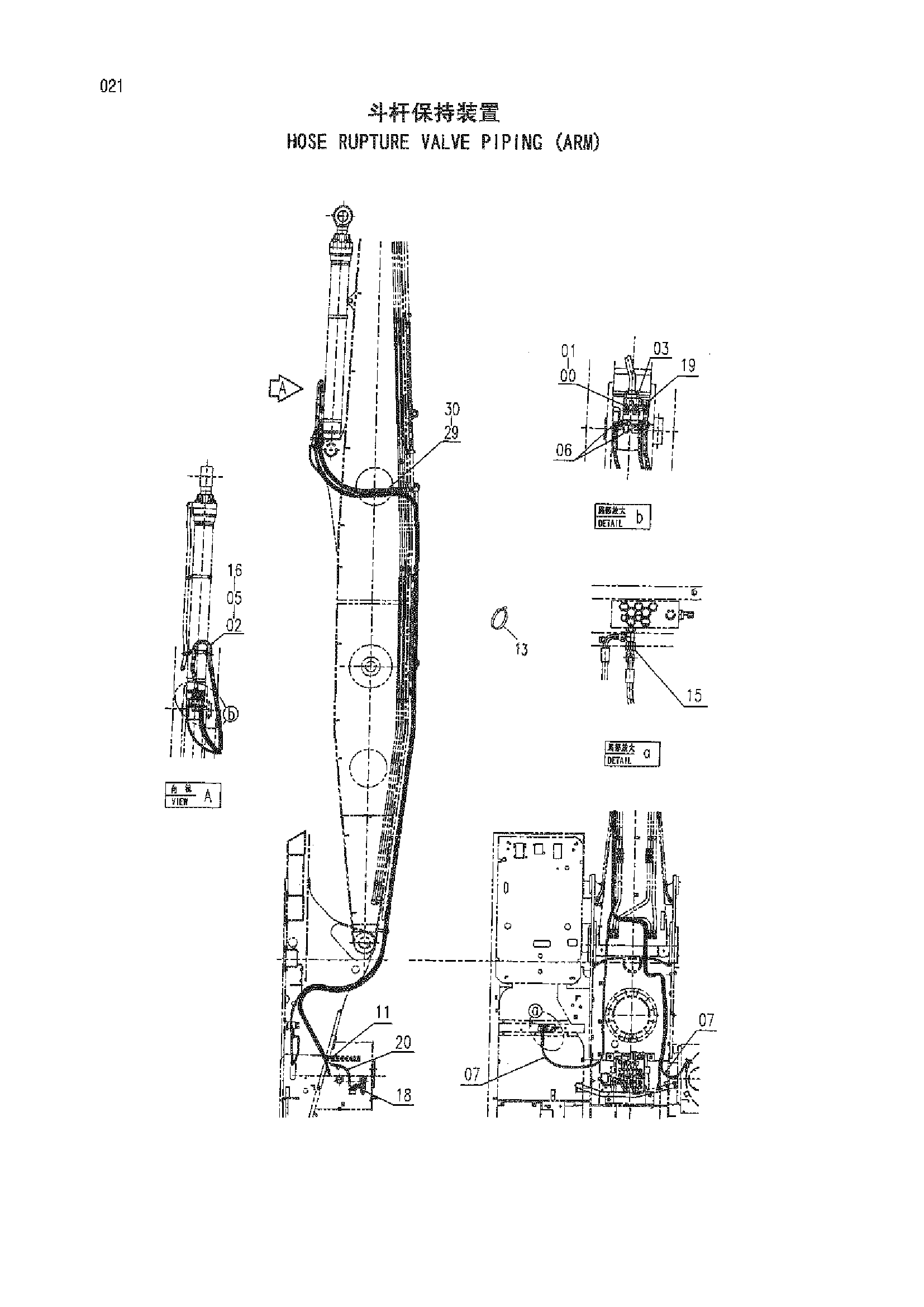

Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX360LC-HHE
Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454691 | Удерживающий клапан | 1 |
| 01 | J781202 | Болт с внутренним шестигранником | 4 |
| 02 | 8093619 | Трубка | 1 |
| 03 | J781235 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9232313 | Шланг в сборе | 2 |
| 07A | 4609547 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 29 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4121859 | Ленточный зажим | 20 |
| 15 | 4458842 | Соединительный штуцер | 2 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 18 | 4234371 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9243769 | Шланг в сборе | 1 |
| 20A | 4326188 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 25 |
| 29 | 9190352 | Шланг в сборе | 1 |
| 29A | 4274673 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 5 |
| 30 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
