Пилотные гидролинии (педаль)(атт.свинг) — HITACHI ZX360LC-HHE

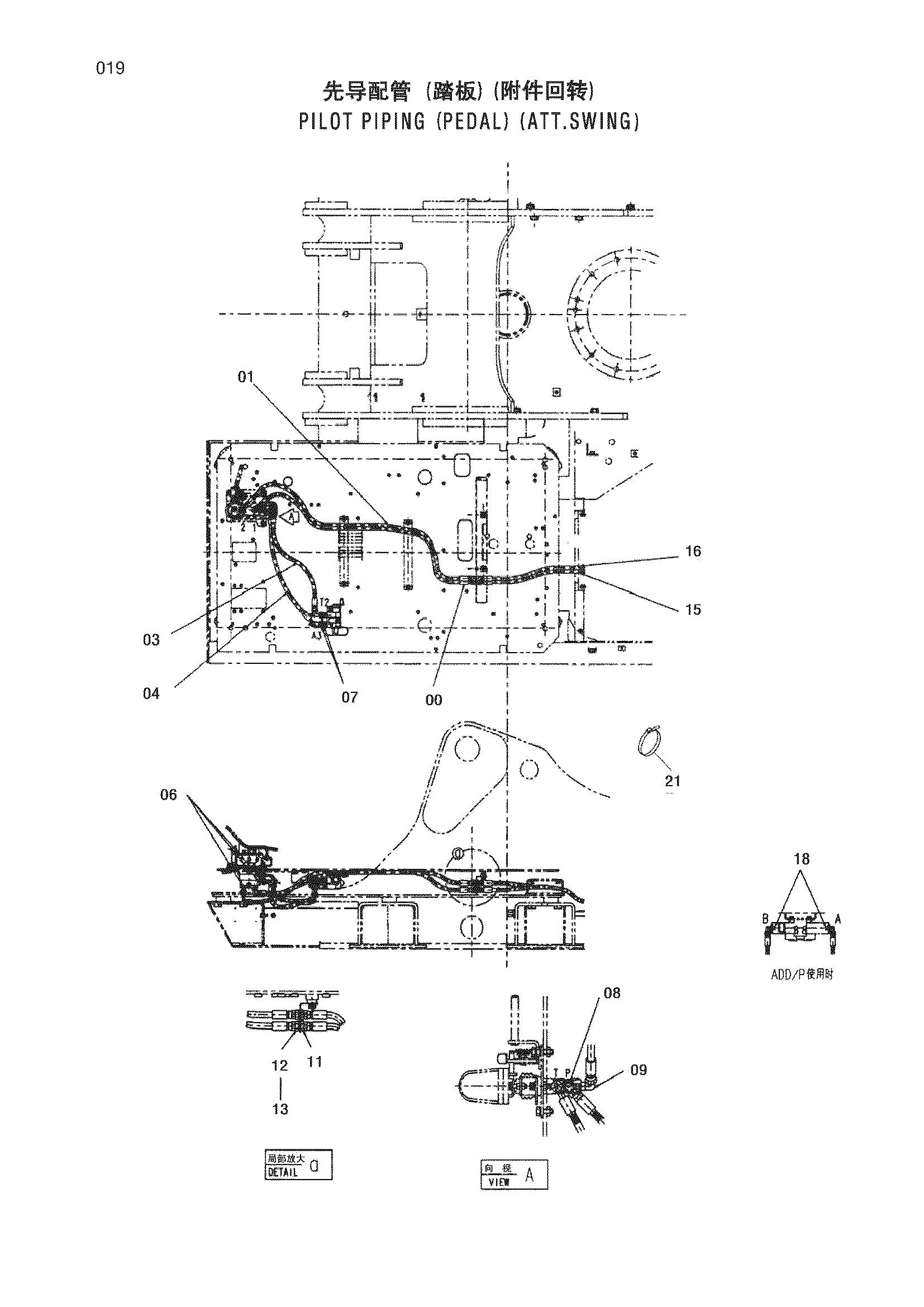

Заводская схема «Пилотные гидролинии (педаль)(атт.свинг)» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470038 | Шланг | 1 |
| 01 | 4470860 | Шланг | 1 |
| 03 | 4463953 | Шланг | 1 |
| 04 | 4600160 | Шланг | 1 |
| 06 | A852123 | Адаптер | 3 |
| 07 | 4246672 | Соединительный штуцер | 2 |
| 08 | 4239976 | Унион S | 1 |
| 09 | A852323 | Угловой штуцер | 1 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | A590914 | Пружинная шайба | 2 |
| 13 | 4202531 | Гайка | 2 |
| 15 | 4601852 | Шланг | 1 |
| 16 | 4601853 | Шланг | 1 |
| 18 | A852323 | Угловой штуцер | 2 |
| 20 | 4327315 | Защитный кожух | 20 |
| 21 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
