Хигх-моунт кабина детали (1.5m) — HITACHI ZX360LC-HHE

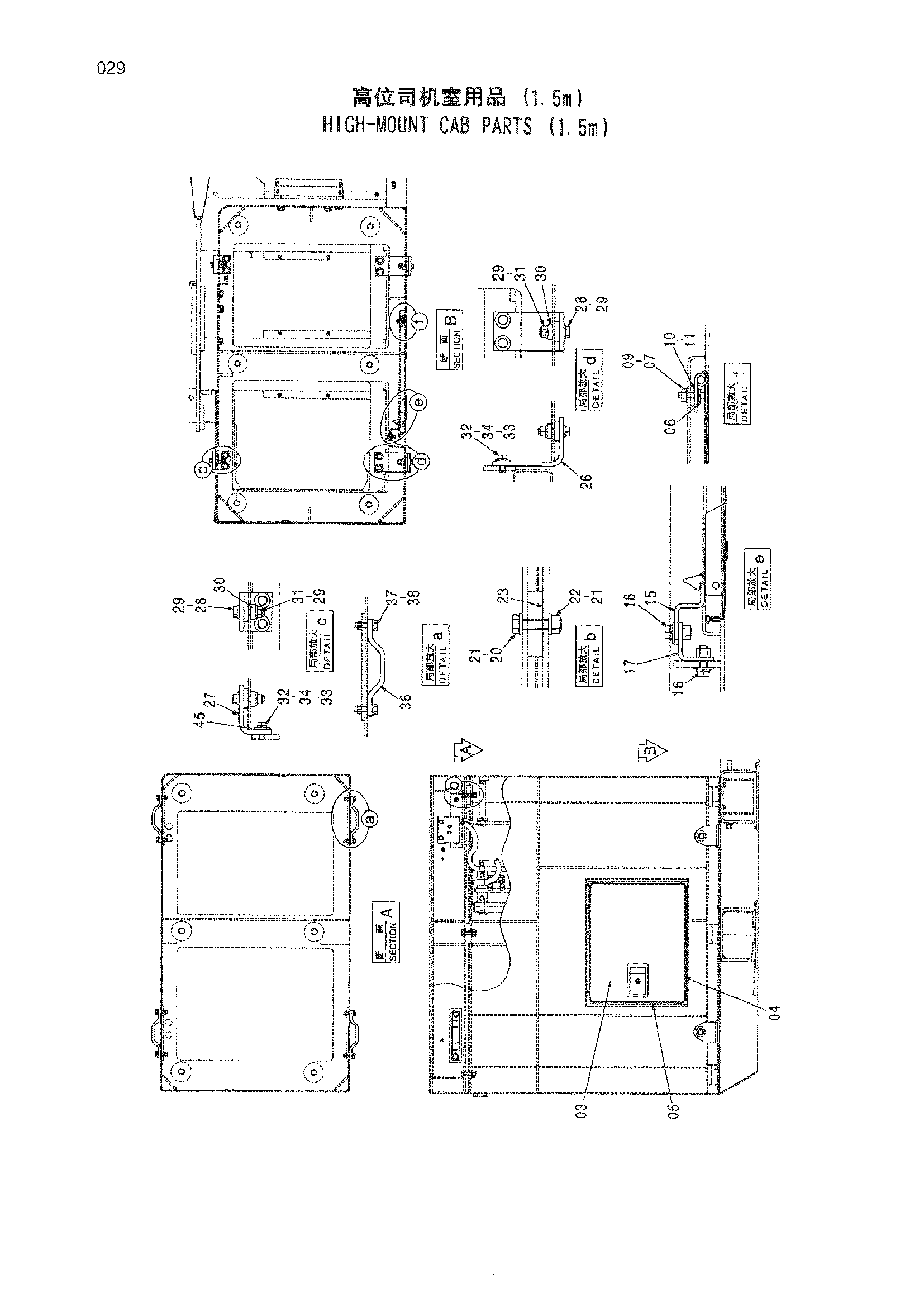

Заводская схема «Хигх-моунт кабина детали (1.5m)» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | H700047H | Дверь | 1 |
| 04 | 4465722 | Уплотнительная окантовка | 2 |
| 05 | 4465725 | Уплотнительная окантовка | 1 |
| 06 | J271035 | Болт с шайбой | 4 |
| 07 | J950010 | Гайка | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | 4454317 | Регулировочная шайба | 2 |
| 11 | 4454316 | Регулировочная шайба | 2 |
| 15 | 4351140 | Ограничитель | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 17 | 9758955 | Кронштейн | 1 |
| 20 | J931665 | Болт | 6 |
| 21 | J222016 | Шайба | 12 |
| 22 | M660016 | U-образная гайка | 6 |
| 23 | 4484513 | Регулировочная шайба | 6 |
| 26 | 9759661 | Кронштейн | 2 |
| 27 | 9759662 | Кронштейн | 2 |
| 28 | J931670 | Болт | 4 |
| 29 | J222016 | Шайба | 8 |
| 30 | 4482856 | Проставка | 4 |
| 31 | M660016 | U-образная гайка | 4 |
| 32 | J921435 | Болт | 8 |
| 33 | J217084 | Шайба | 8 |
| 34 | A590914 | Пружинная шайба | 8 |
| 36 | 4489203 | Кронштейн | 4 |
| 37 | J921450 | Болт | 8 |
| 38 | J222014 | Шайба | 8 |
| 45 | 4641997 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
