Стрела трубопроводы — HITACHI ZX360LC-HHE

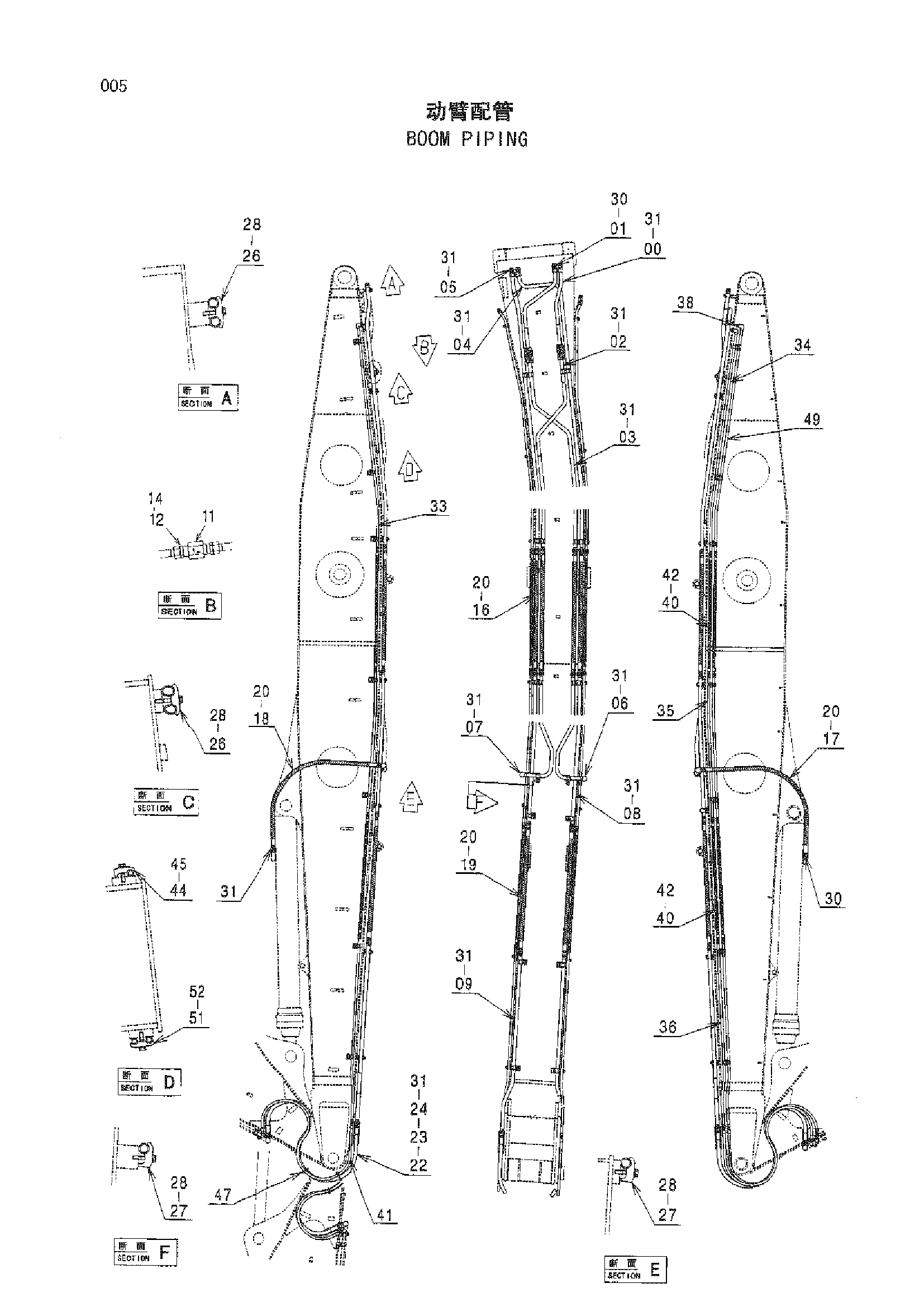

Заводская схема «Стрела трубопроводы» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	H970008H	Трубка	1
01	H970009H	Трубка	1
02	H970006H	Трубка	1
03	H970007H	Трубка	1
04	9757918	Трубка	1
05	9757919	Трубка	1
06	9757920	Трубка	1
07	9757921	Трубка	1
08	9757922	Трубка	2
09	9757923	Трубка	2
11	9075046	Клапан замедленного возврата	2
12	4207425	Адаптер	4
14	4187329	Уплотнительное кольцо	4
16	4250888	Шланг	4
17	4466521	Шланг	1
18	4274673	Шланг	1
19	4250898	Шланг	2
20	4327294	Защитный кожух	30
22	4286821	Шланг	2
23	4055105	Защита шланга	2
24	4208245	Шайба	4
26	4189860	Хомут трубки	8
27	4190127	Хомут трубки	8
28	J271270	Болт с шайбой	16
30	4187329	Уплотнительное кольцо	2
31	4187328	Уплотнительное кольцо	22
33	9757924	Трубка	1
34	9757925	Трубка	1
35	9757926	Трубка	3
36	9757927	Трубка	3
38	4215651	Адаптер	3
40	4363139	Шланг	6
41	4466517	Шланг	3
42	4327293	Защитный кожух	12
44	4190125	Хомут трубки	7
45	J271250	Болт с шайбой	7
47	4121859	Ленточный зажим	4
49	9763547	Трубка	1
51	4189858	Хомут трубки	7
52	J271250	Болт с шайбой	7

Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
