Управление педаль(атт.свинг) — HITACHI ZX360LC-HHE

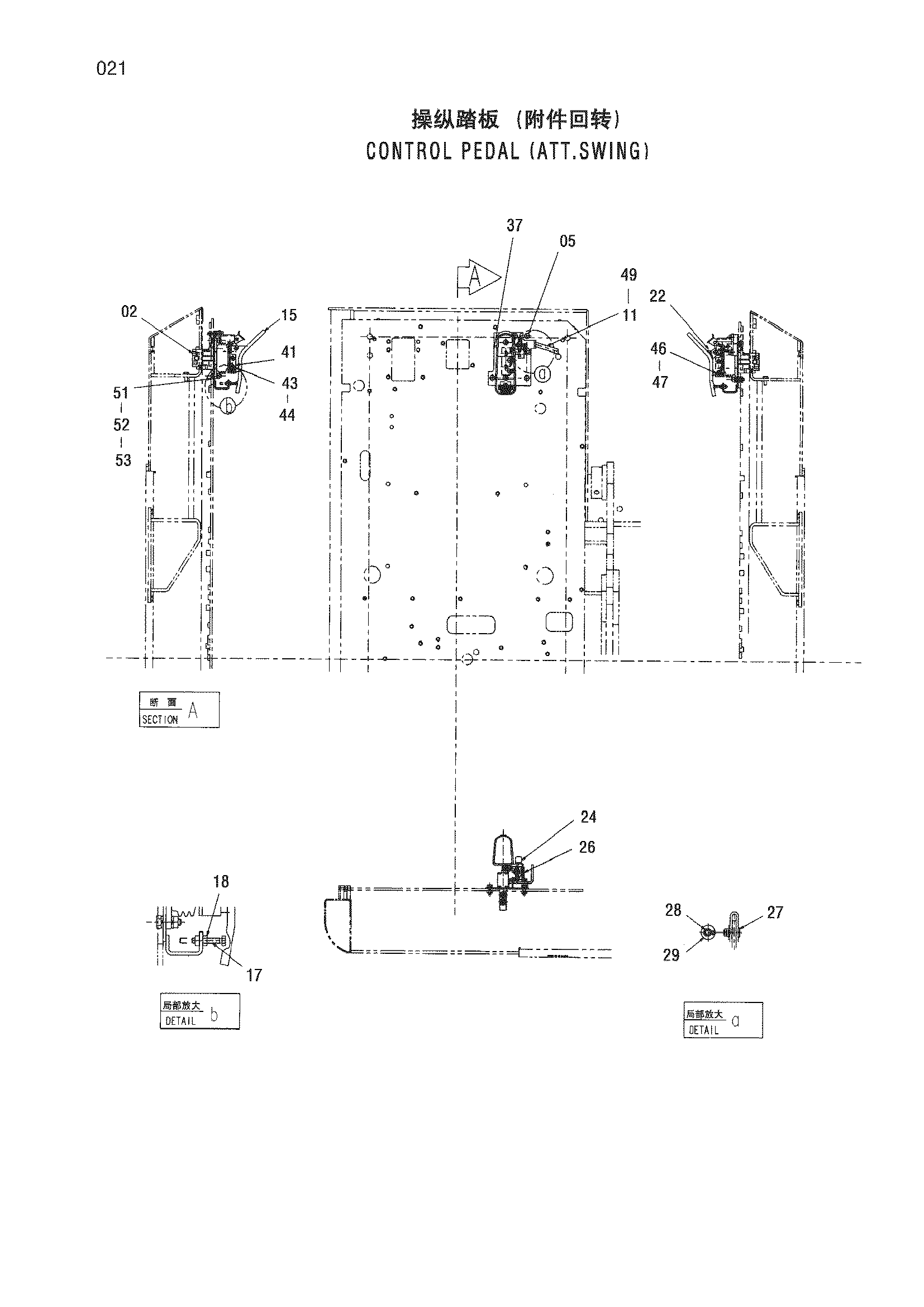

Заводская схема «Управление педаль(атт.свинг)» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9219244 | Пилотный клапан | 1 |
| 05 | J271030 | Болт с шайбой | 3 |
| 11 | 8091712 | Кронштейн | 1 |
| 15 | 4283758 | Крышка | 1 |
| 17 | 4317640 | Болт | 1 |
| 18 | M500807 | Гайка | 1 |
| 22 | 8090110 | Педаль | 1 |
| 24 | 8084658 | Ограничитель | 1 |
| 26 | 4279604 | Пружина | 1 |
| 27 | 4287795 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 37 | 8091711 | Кронштейн | 1 |
| 41 | 9759812 | Кронштейн | 1 |
| 43 | J780816 | Болт с внутренним шестигранником | 2 |
| 44 | A590908 | Пружинная шайба | 2 |
| 46 | J780820 | Болт с внутренним шестигранником | 2 |
| 47 | A590908 | Пружинная шайба | 2 |
| 49 | J271020 | Болт с шайбой | 2 |
| 51 | J901030 | Болт | 2 |
| 52 | J950010 | Гайка | 2 |
| 53 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
