Пилотные гидролинии (5-3) — HITACHI ZX360LC-HHE

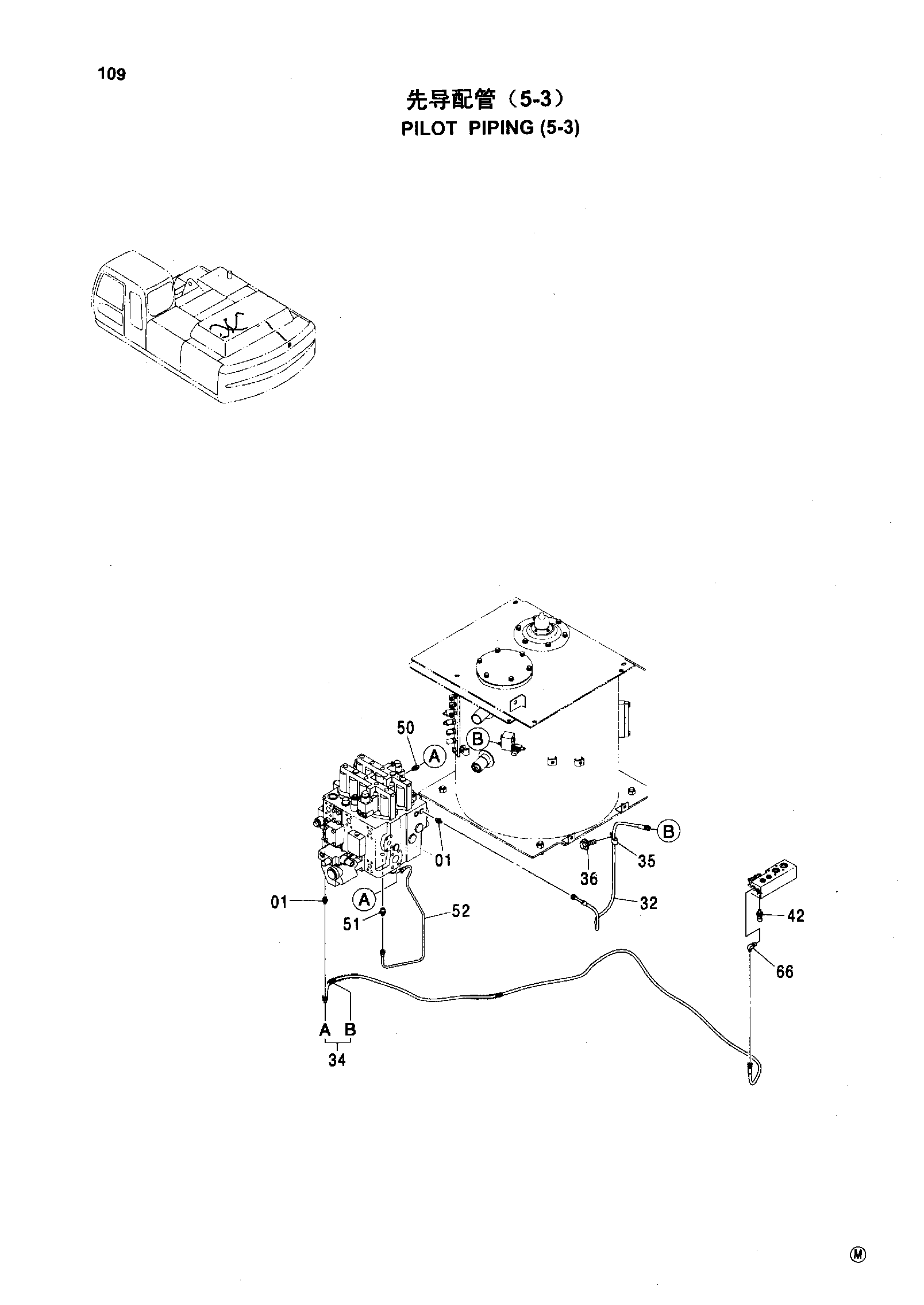

Заводская схема «Пилотные гидролинии (5-3)» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4437795 | Шланг (C1) | 1 |
| 34 | 9200078 | Шланг в сборе | 1 |
| 34A | 4452736 | Шланг (C2) | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 4190292 | Зажим | 1 |
| 35 | 4190275 | Зажим | 1 |
| 36 | J011020 | Болт с шайбой | 1 |
| 42 | 4436535 | Датчик давления | 1 |
| 50 | 4255304 | Штуцер трубки | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4255305 | Штуцер трубки | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 3079449 | Трубка | 1 |
| 66 | A852322 | Угловой штуцер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
