Рама — HITACHI ZX360LC-HHE

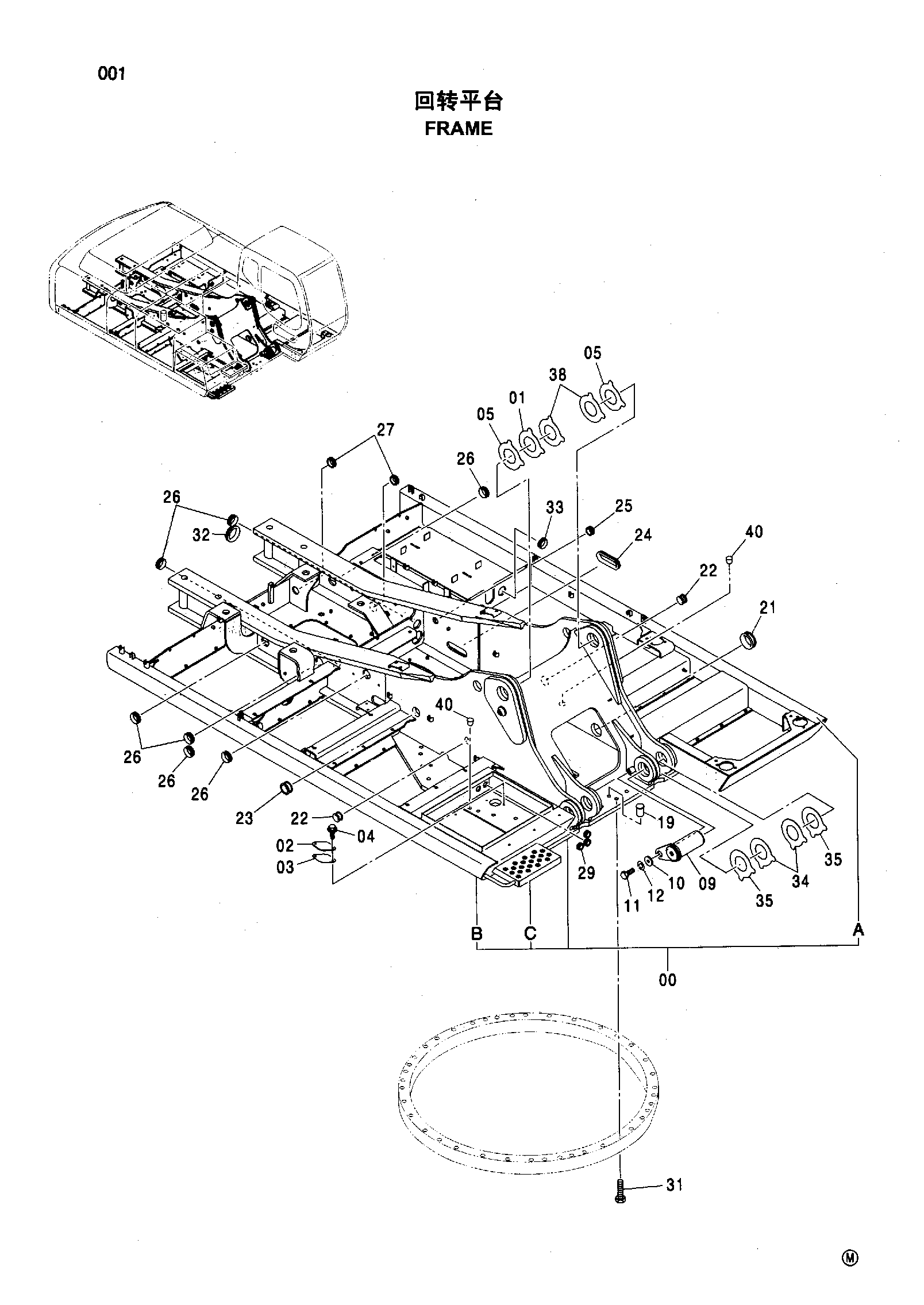

Заводская схема «Рама» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007074 | Рама основной | 1 |
| 00A | 4438153 | Трубка | 1 |
| 00B | 4439160 | Трубка | 1 |
| 00C | 3084653 | Ступень | 1 |
| 01 | 4469096 | Упорная пластина 1.5 | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 05 | 4469097 | Упорная пластина 2.0 | 2 |
| 09 | 8080936 | Палец | 2 |
| 10 | 4426128 | Пластина | 2 |
| 11 | J921845 | Болт | 2 |
| 12 | J257218 | Пружинная шайба | 2 |
| 19 | 4385472 | Установочный штифт | 3 |
| 21 | 4196826 | Резиновая втулка | 1 |
| 22 | 4273759 | Резиновая втулка | 2 |
| 23 | 4315991 | Резиновая втулка | 1 |
| 24 | 4277018 | Резиновая втулка | 1 |
| 25 | 4200176 | Резиновая втулка | 1 |
| 26 | 4255530 | Резиновая втулка | 7 |
| 27 | 4201749 | Резиновая втулка | 2 |
| 29 | 4210661 | Резиновая втулка | 3 |
| 31 | J922706 | Болт | 36 |
| 32 | 4201986 | Резиновая втулка | 1 |
| 33 | 4208279 | Резиновая втулка | 1 |
| 34 | 4469095 | Упорная пластина 1.0 | 4 |
| 35 | 4469097 | Упорная пластина 2.0 | 4 |
| 38 | 4469095 | Упорная пластина 1.0 | 2 |
| 40 | 425175 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
