Ковш 1.62 [ JIS 94 ] — HITACHI ZX360LC-HHE

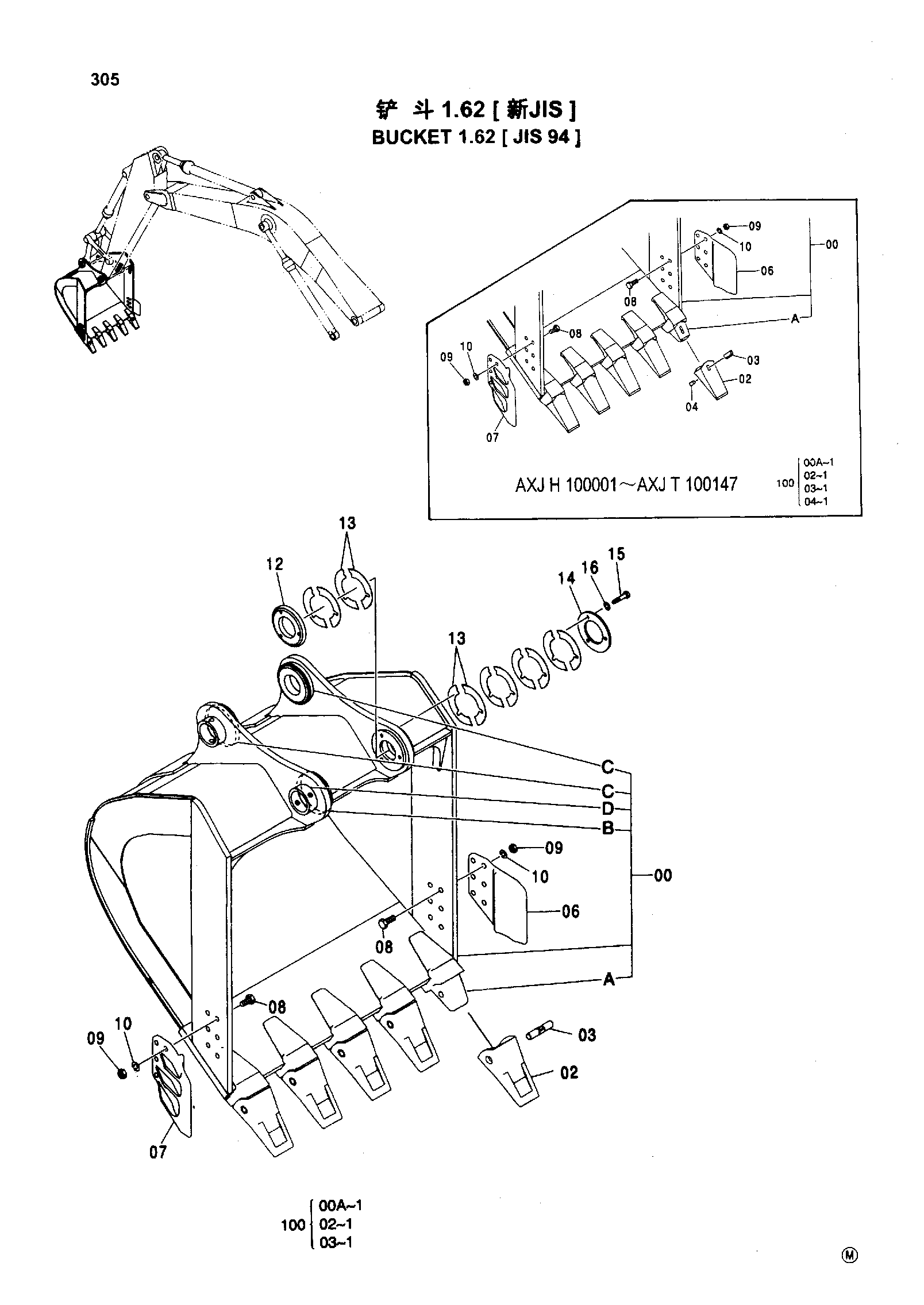

Заводская схема «Ковш 1.62 [ JIS 94 ]» для HITACHI ZX360LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 1.62 [ JIS 94 ] HITACHI ZX360LC-HHE](/catalog-drawings/8a/8a8cbb1b-40e3-4b9b-966b-1bed913b9e7c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| H900066H | Ковш в сборе | 1 | |
| H900104H | Ковш в сборе | 1 | |
| 00 | H800033H | Ковш | 1 |
| 00 | H800047H | Ковш | 1 |
| 00A | 4441323 | Адаптер зуба | 5 |
| 00A | 4380336 | Адаптер зуба | 5 |
| 00B | 4445243 | Бобышка | 1 |
| 00C | 4225809 | Бобышка | 2 |
| 00D | 4143531 | Ограничитель | 2 |
| 02 | 4512365 | Коронка зуба | 5 |
| 02 | 4380343 | Коронка зуба | 5 |
| 03 | 4512366 | Стопорный палец | 5 |
| 03 | 4380344 | Палец | 5 |
| 04 | 4501625 | Резиновый фиксатор | 5 |
| 06 | 2021232 | Боковой резец | 1 |
| 07 | 2021233 | Боковой резец | 1 |
| 08 | J932275 | Болт | 12 |
| 09 | J951022 | Гайка | 12 |
| 10 | A590922 | Пружинная шайба | 12 |
| 12 | 4445247 | Бобышка | 1 |
| 13 | 4277930 | Регулировочная шайба 1.0 | 12 |
| 14 | 4277929 | Пластина | 1 |
| 15 | J901495 | Болт | 3 |
| 16 | A590914 | Пружинная шайба | 3 |
| 100 | 9207992 | Комплект наконечник | 5 |
| 100 | 9179373 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
