Гидромолот, гидроножницы трубопроводы (основной)(3) — HITACHI ZX360LC-3-HCMC

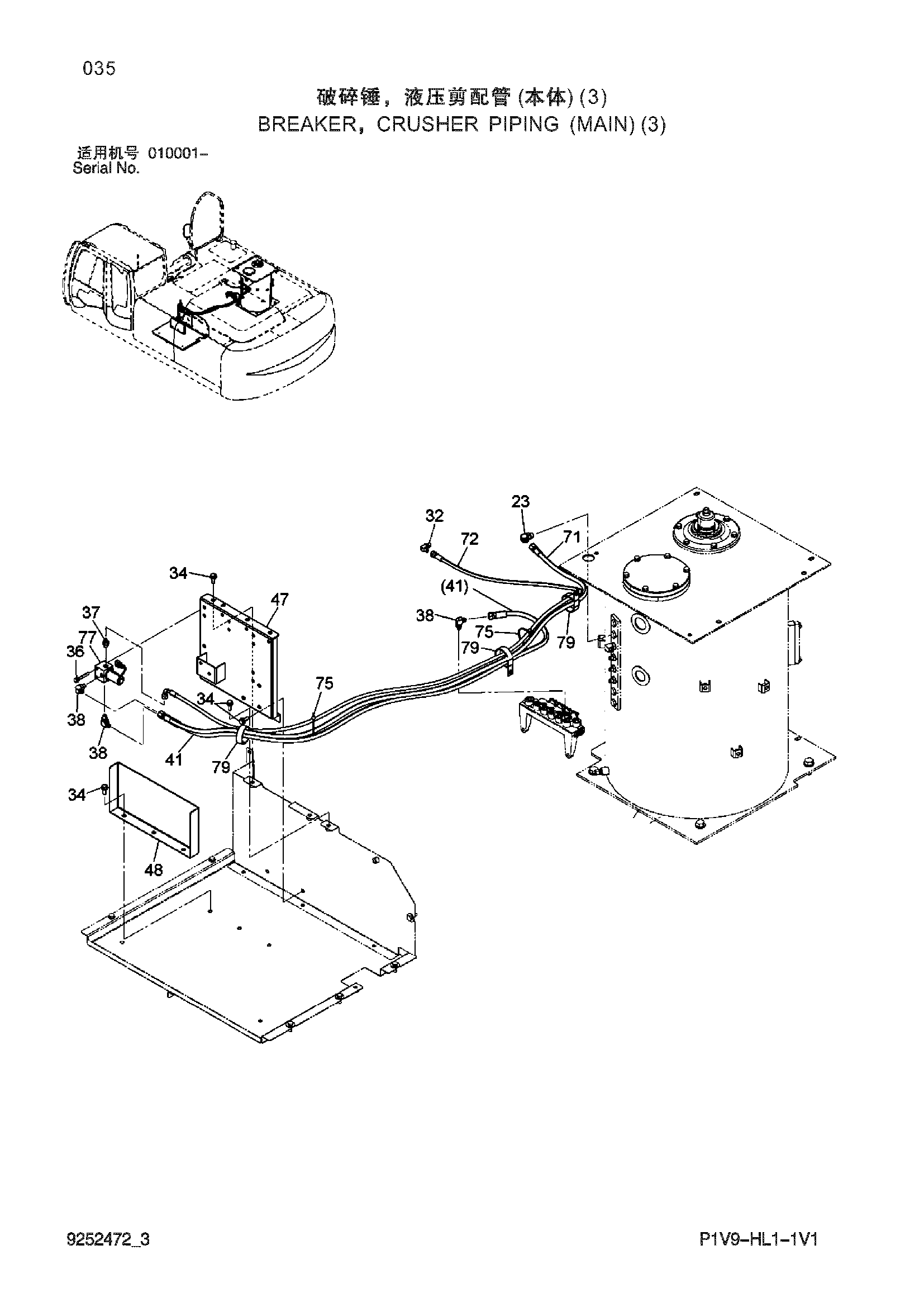

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(3)» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | J271030 | Болт с шайбой | 7 |
| 36 | J260860 | Болт с шайбой | 2 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852323 | Угловой штуцер | 3 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4651216 | Шланг | 1 |
| 47 | 7049580 | Кронштейн | 1 |
| 48 | 4645331 | Крышка | 1 |
| 71 | 4657420 | Шланг | 1 |
| 72 | 4657419 | Шланг | 1 |
| 75 | 4055312 | Ленточный зажим | 2 |
| 77 | 4261289 | Клапан SOL | 1 |
| 79 | 4193816 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
