Верхний рама <R> — HITACHI ZX360LC-3-HCMC

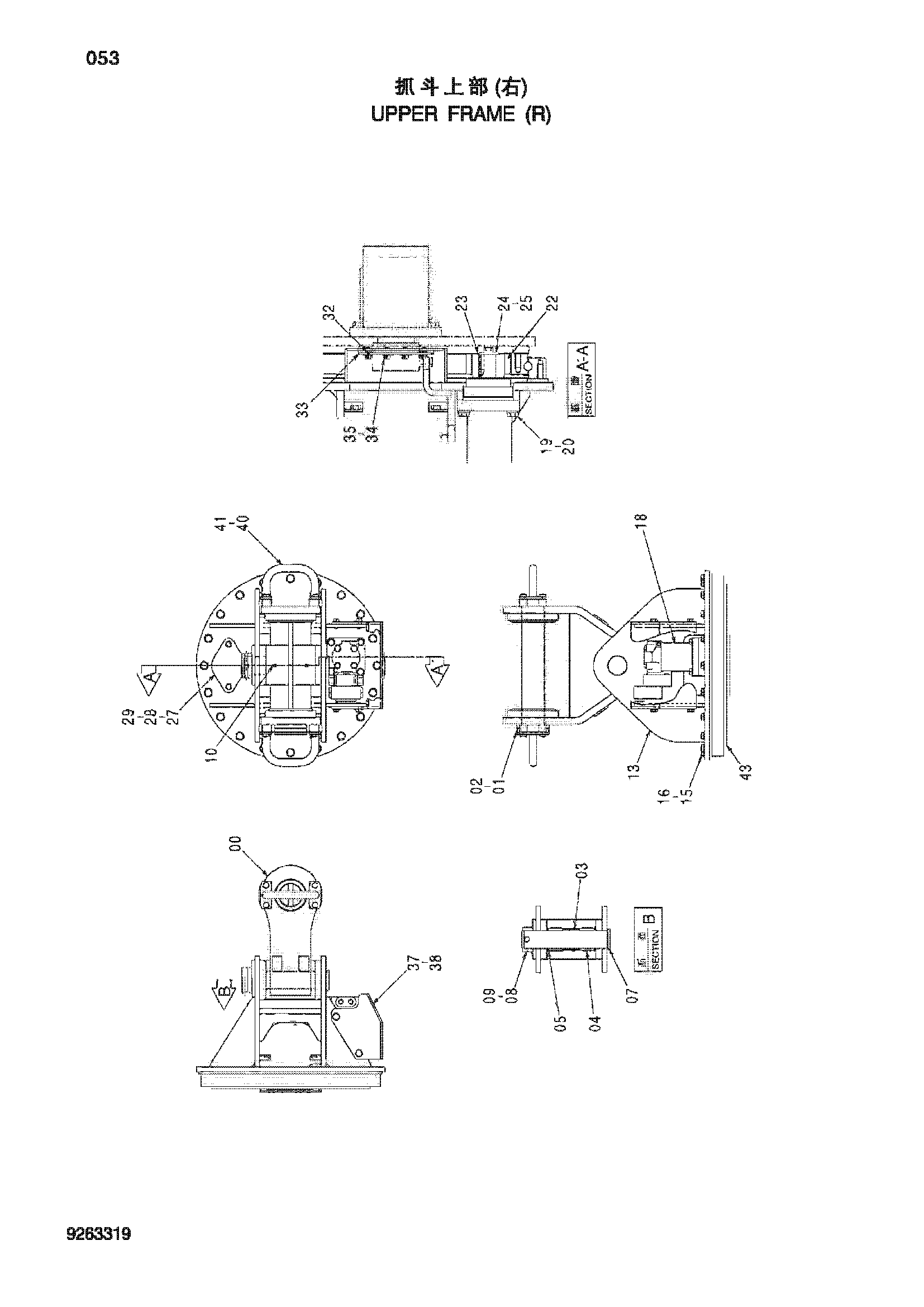

Заводская схема «Верхний рама <R>» для HITACHI ZX360LC-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099854 | Кронштейн | 1 |
| 01 | 4098712 | Кольцо | 1 |
| 02 | 4098713 | Палец | 1 |
| 03 | 4632586 | Проставка | 1 |
| 04 | 4198295 | Втулка | 2 |
| 05 | 4082193 | Пылезащитное уплотнение | 2 |
| 07 | 3037437 | Палец | 1 |
| 08 | 4065688 | Кольцо | 1 |
| 09 | 4065689 | Палец | 1 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 13 | 7050552 | Рама | 1 |
| 15 | 4633434 | Болт | 20 |
| 16 | J222014 | Шайба | 20 |
| 18 | 4623817 | Гидромотор | 1 |
| 19 | J921240 | Болт | 4 |
| 20 | J222012 | Шайба | 4 |
| 22 | 3104252 | Ведущая шестерня | 1 |
| 23 | 4632587 | Пластина | 1 |
| 24 | J921025 | Болт | 1 |
| 25 | J222010 | Шайба | 1 |
| 27 | 4013896 | Крышка | 1 |
| 28 | 4157713 | Манжета | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 32 | 4628756 | Резиновая прокладка | 1 |
| 33 | 4628755 | Ограничитель | 2 |
| 34 | J780816 | Болт с внутренним шестигранником | 8 |
| 35 | A590108 | Плоская шайба | 8 |
| 37 | 8104664 | Крышка | 1 |
| 38 | J271225 | Болт с шайбой | 4 |
| 40 | 9768035 | Направляющая | 2 |
| 41 | J271230 | Болт с шайбой | 8 |
| 43 | 4634191 | Поворот киркле | 1 |
| 43A | 4646839 | Уплотнение(наружный) | 1 |
| 43B | 4646840 | Уплотнение(инннер) | 1 |
| 43C | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360LC-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
